機能(プレス金型)

モデリング・見込み変形支援(FORM-EX)

プレス金型特有の成形・精度見込み形状、パネル搬送時に金型部位との干渉確認時に必要な自重たわみ形状、材料特性やSTL図形を参照した見込み変形モデリングを、素早く、高精度に作成することで、ユーザ様の短納期対策を支援いたします。

 機能概要

見込み変形モデリング

ねじれ見込み変形

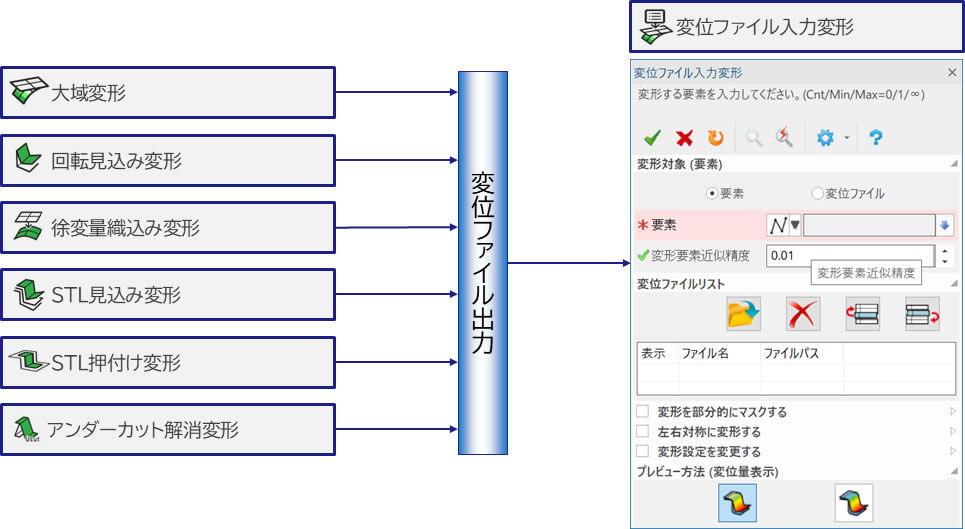

設計者が成形シミュレーションやパネル測定によって得られた見込み量を、簡単な入力操作で、元面サーフェースへ織り込むことをできます。
見込み変形モデリング

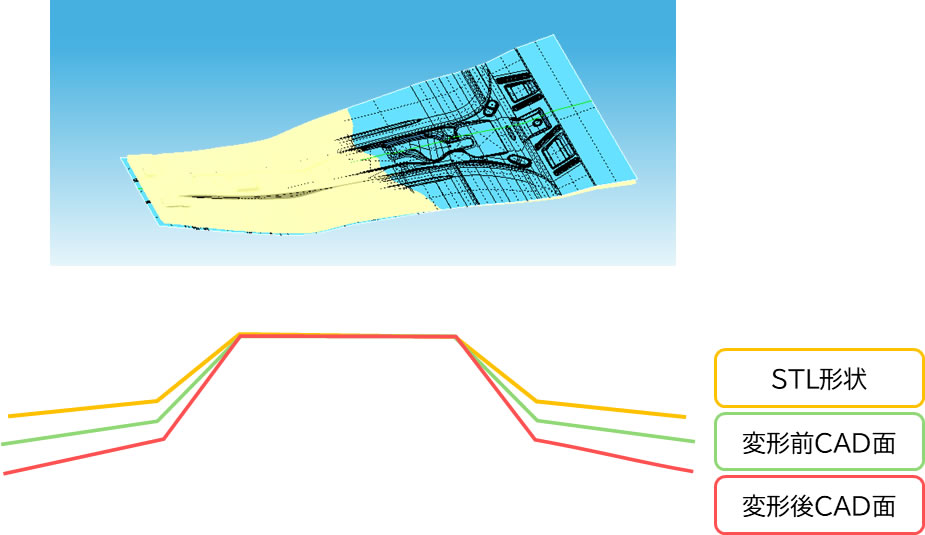

STL図形を利用したねじれ見込み変形

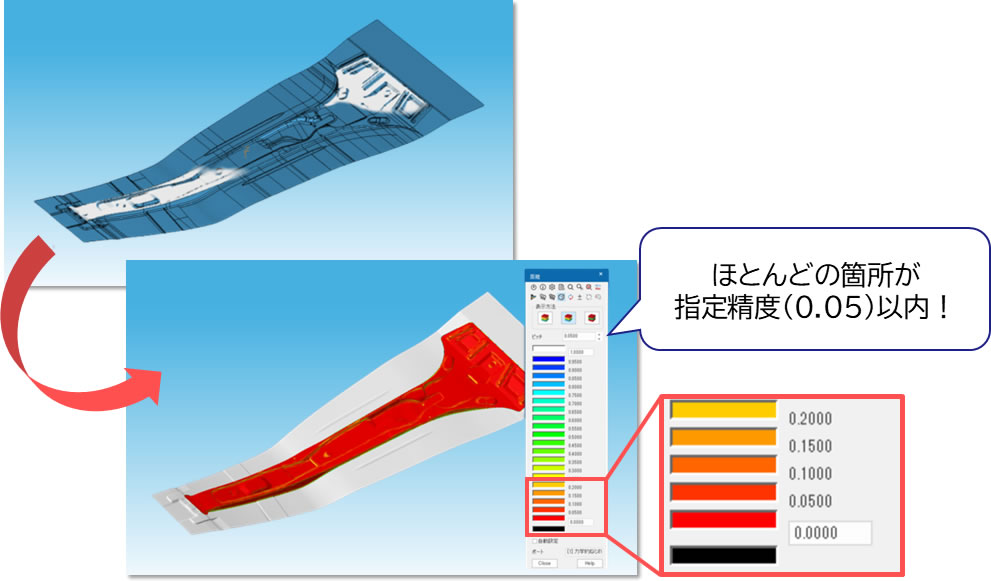

見込み量を示すSTLデータの領域が変形対象面の一部であっても力学的変形手法により不足している領域部分のSTLデータを自動補間し、元面全体に対する自然な見込み面を生成します
STL図形を利用したねじれ見込み変形


成形・精度見込み形状

スプリングバック

スプリングバック機能で、角度と移動量を意識した変形が可能です。
部品配置・移動


オーバークラウン

・オーバークラウン機能で、パネルの自重たわみ、型のたわみを意識した変形が可能です。
部品配置・移動


大穴埋め

簡単な入力操作で、材料特性を考慮した高度な穴埋めができます。
大穴埋め


面延長

面延長


搬送確認

自重たわみ

簡単な入力操作で、搬送時の自重たわみ形状が作成できます。
自重たわみ
