検図作業の中で、客観的な判断が可能なデータ計測及び仕様確認を行います。
最初に、正解となる検図データを事前に準備していただきます。 その上で、システムがその検図データを3D型設計データの該当部位に自動位置合わせ→該当部位の可否判断を自動で行います。
また、CADmeisterのEXCEL連携機能との組合せによって、自動検図を実現します。

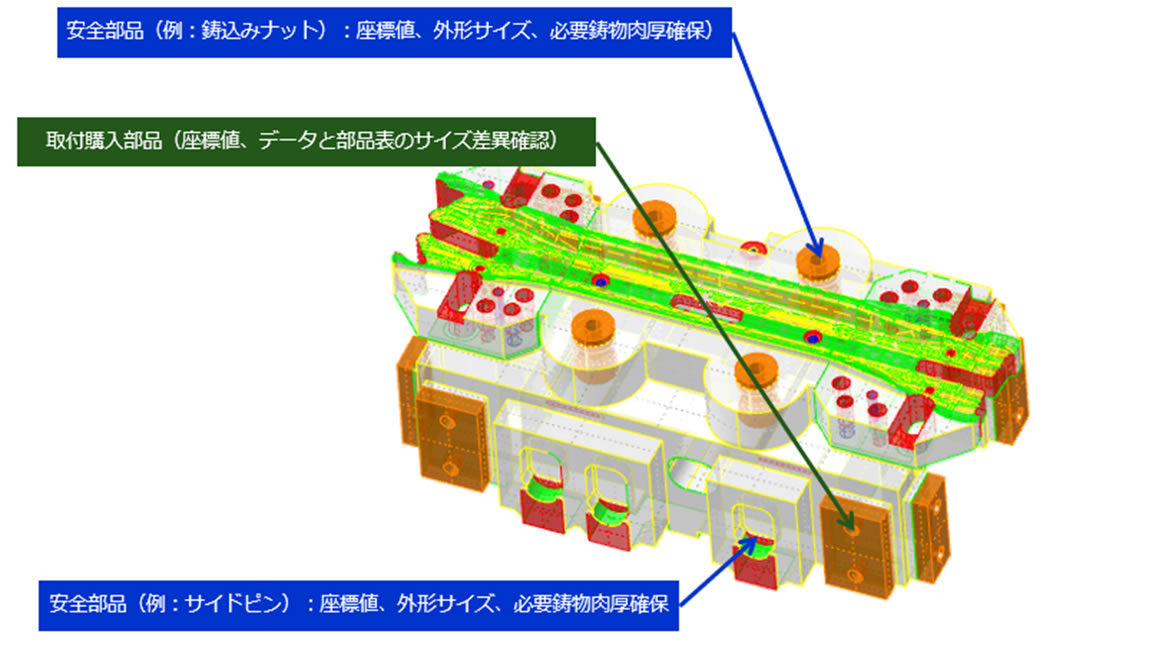

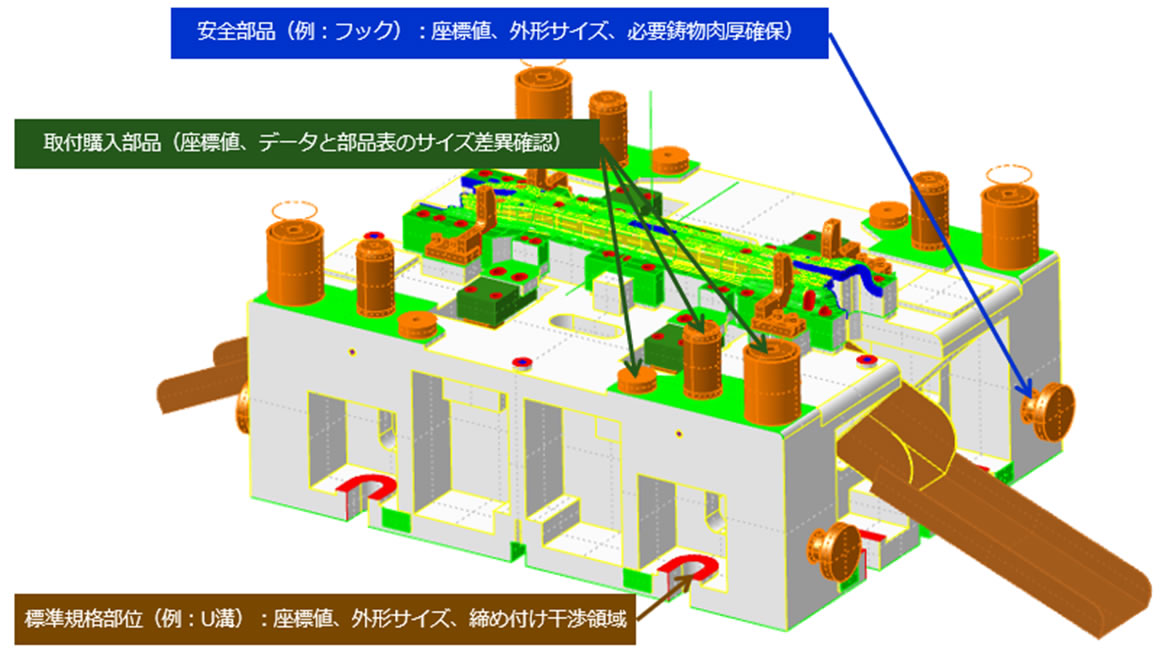

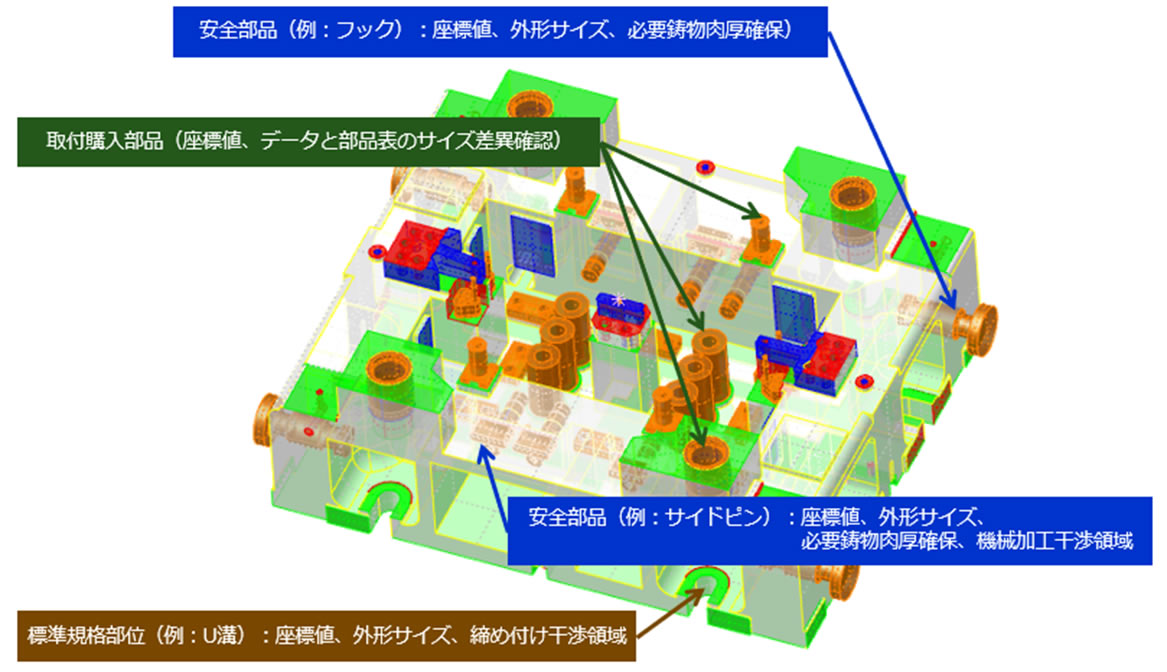

 3D検図によって確認可能な項目

部品部位サイズ検証





※設計データの作成方法によっては確認できないこともあります。

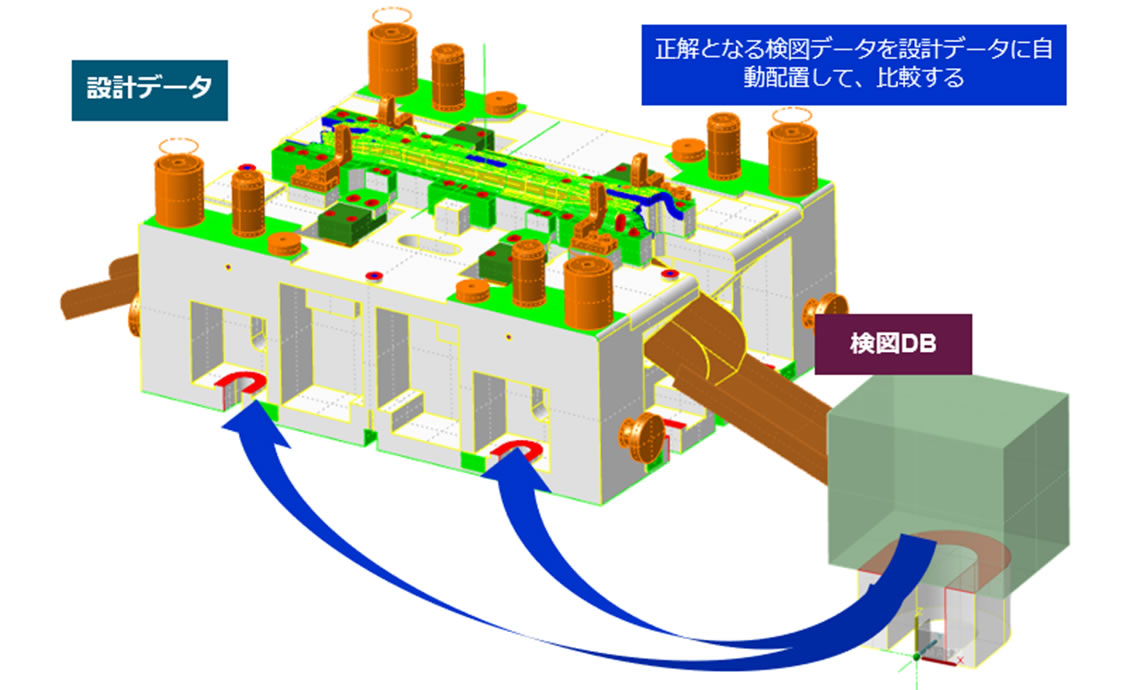

 仕組み



 使用例（U溝）

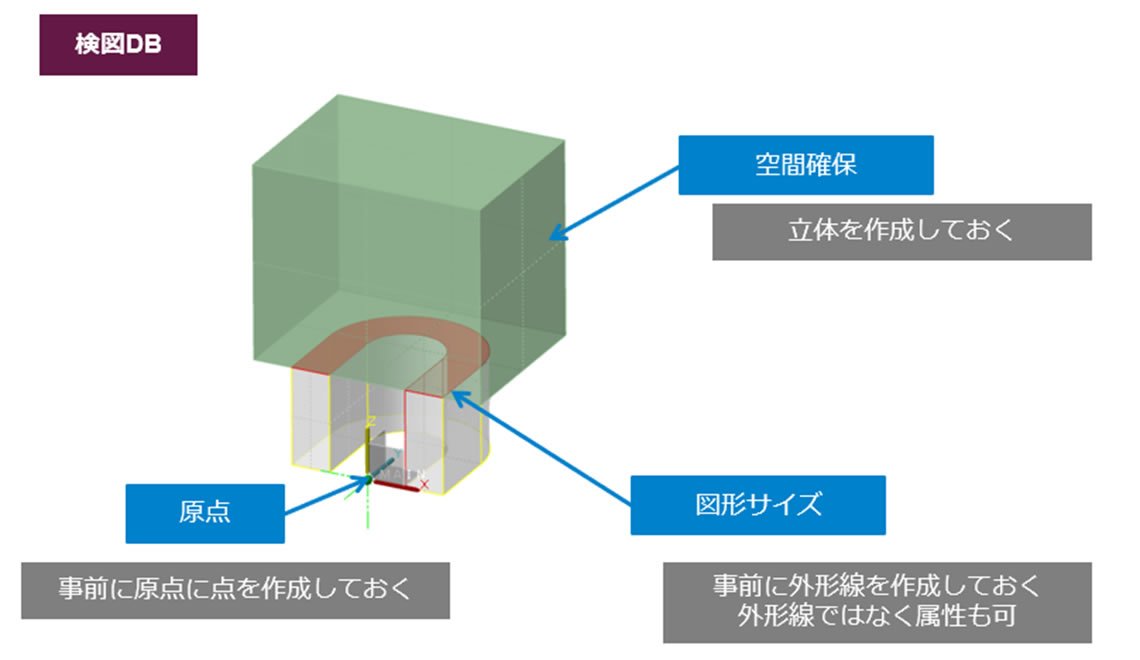

 検図データ事前準備例

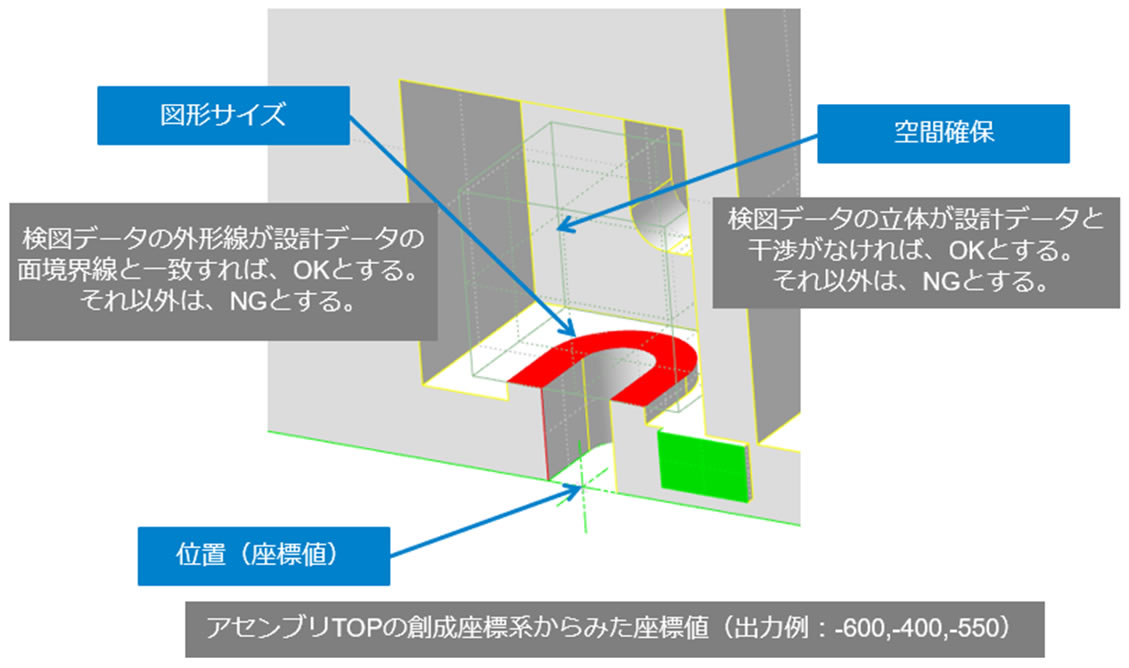

 出力結果例



座標値を含む全ての計算結果をEXCELへ出力できます。
EXCELマクロを利用することで、U溝位置（Tスロット、オートクランパー稼働領域等）の自動確認も可能となります。


 使用例（サイドピン）

 検図データ事前準備例

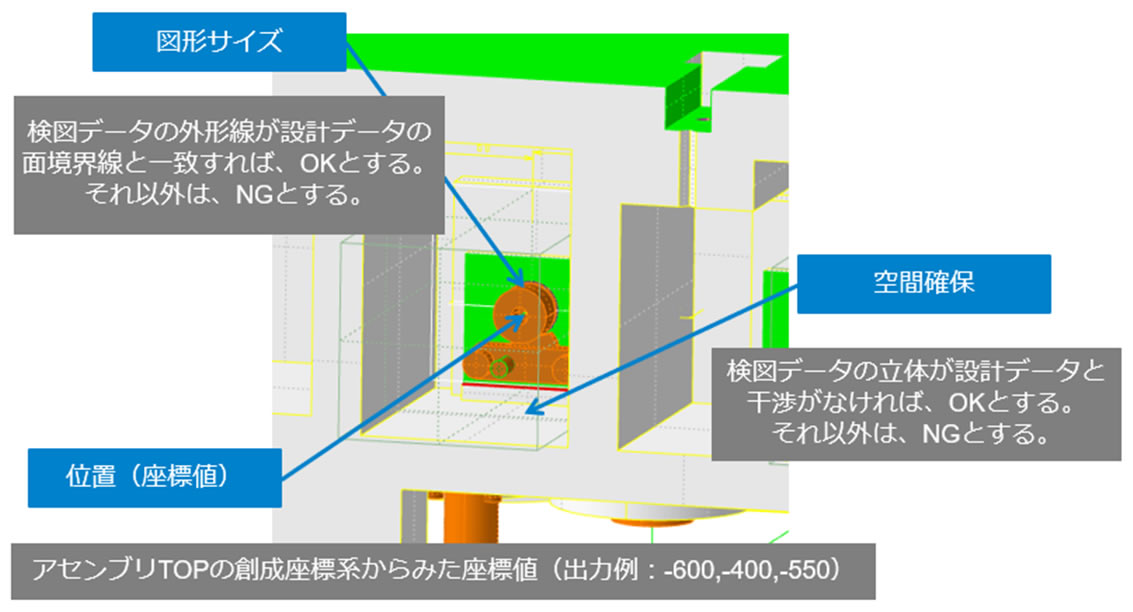

 出力結果例�@



 出力結果例�A

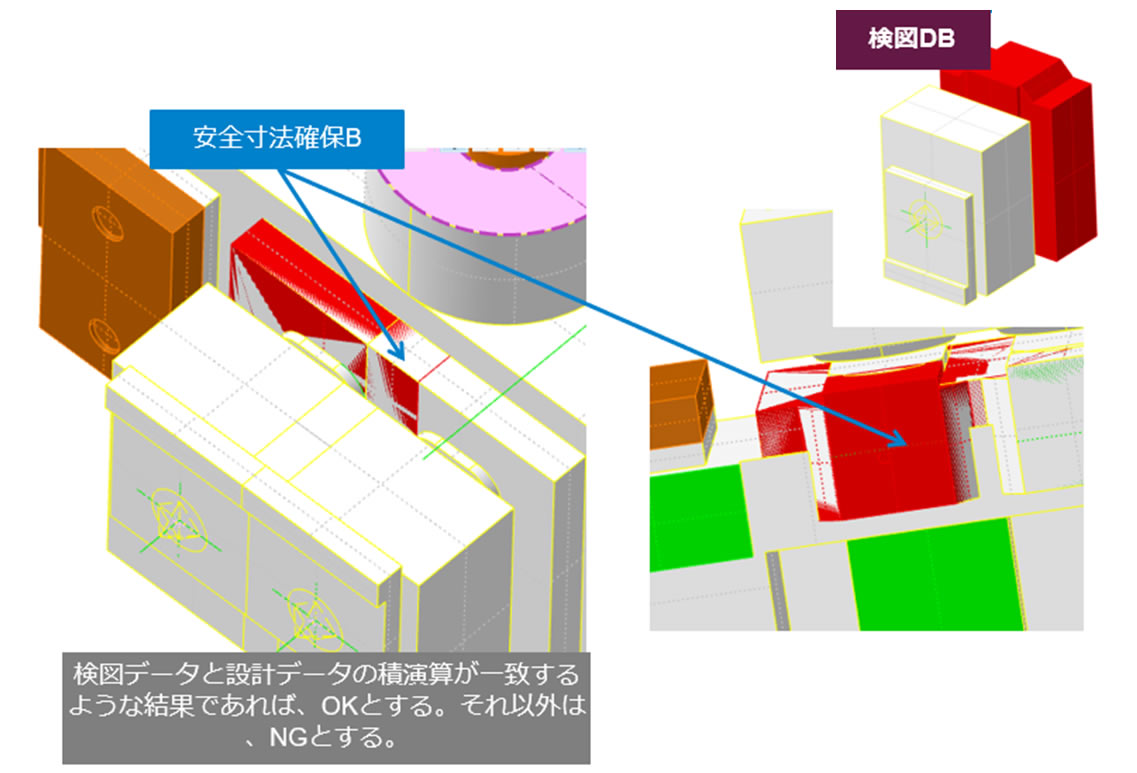

 出力結果例�B



 使用例（スプリング）

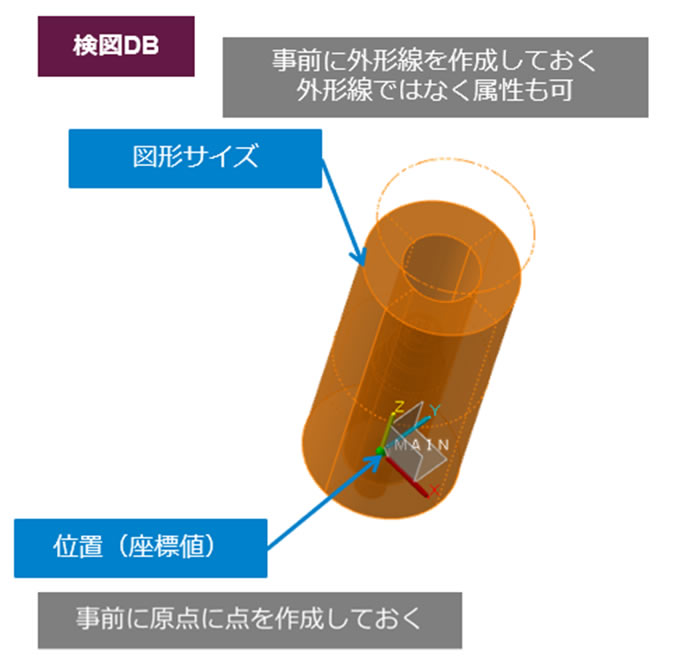

 検図データ事前準備例

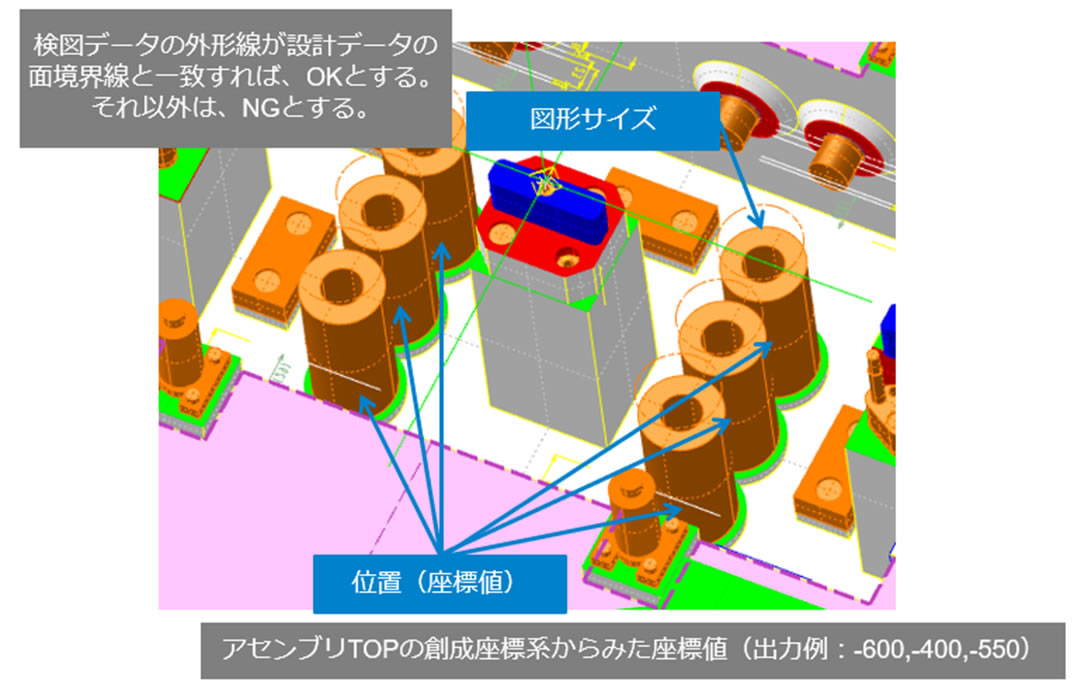

 出力結果例

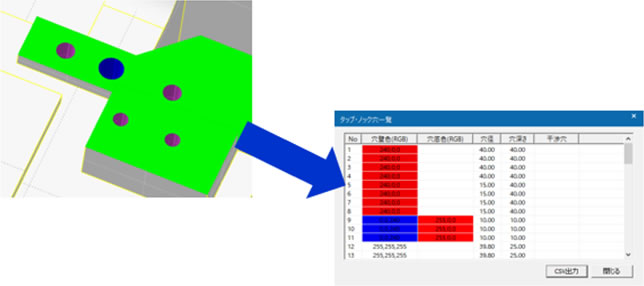

 タップ・リーマ穴一覧

3Dデータに、取付用及び位置決め用としてあけられる穴径、深さ、RGB色を自動チェックし、その結果を一覧表として表示します。



検図作業の中で、刃材のデータ計測及び仕様確認（鋼材サイズ確認、誤組防止対策、取付穴間距離確認）について、自動化を支援いたします。

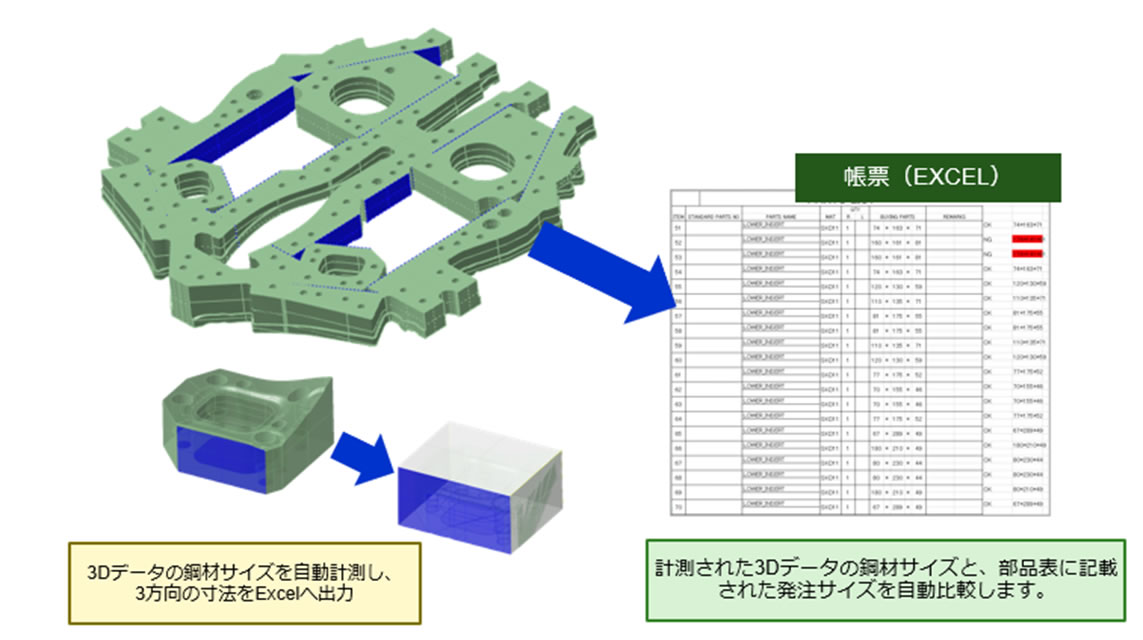

 鋼材サイズ確認

3Dデータの鋼材サイズについて、三方向（X,Y,Z）を自動計測し、その測定結果を出力します。
また、部品表に記載された発注サイズと自動比較し、一致or不一致の結果を出力します。

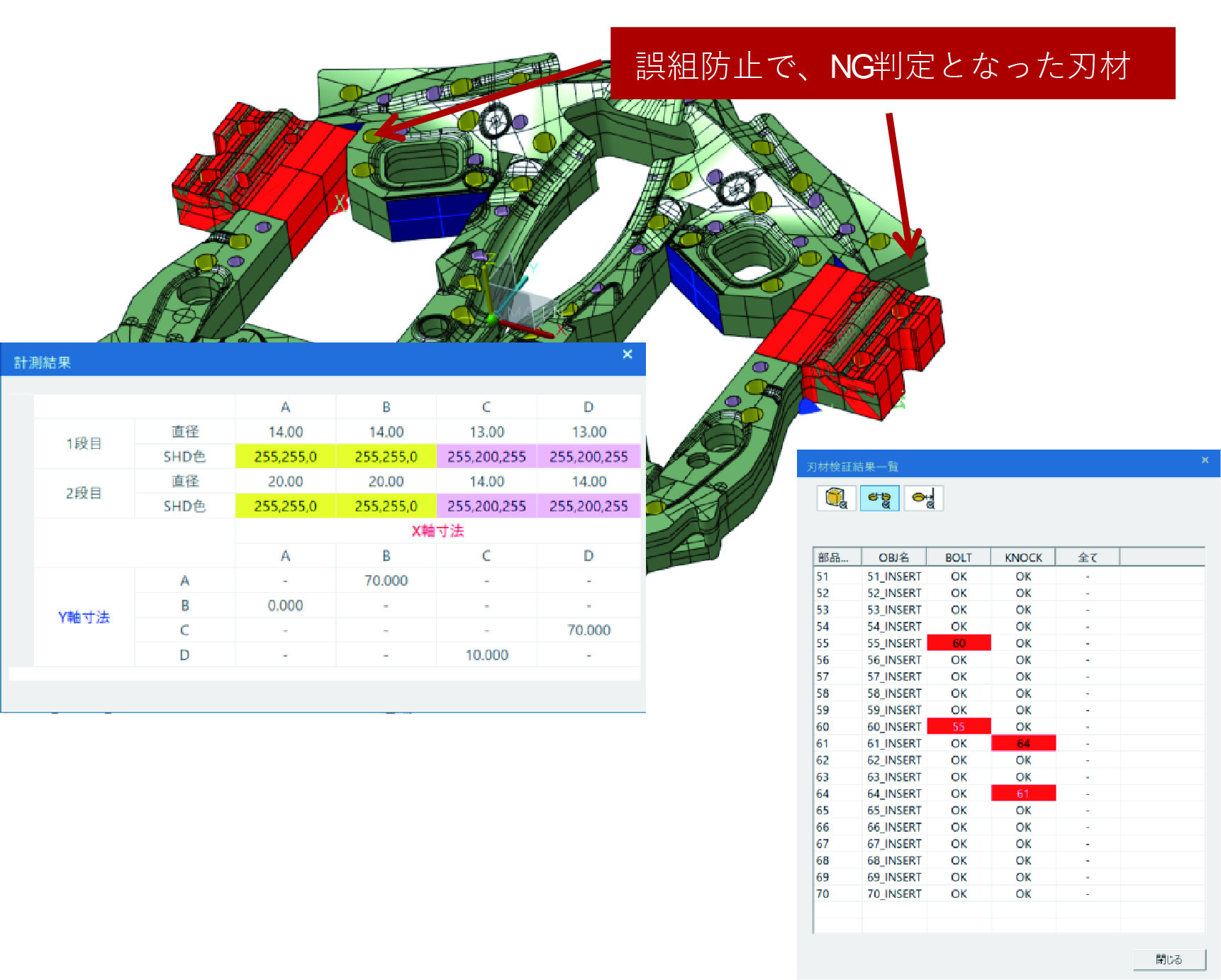

 誤組防止対策

3Dデータの刃材について、締付穴及び位置決め穴のピッチ計測を行い、同じピッチの刃材の有無（誤組防止）の判定を行います。

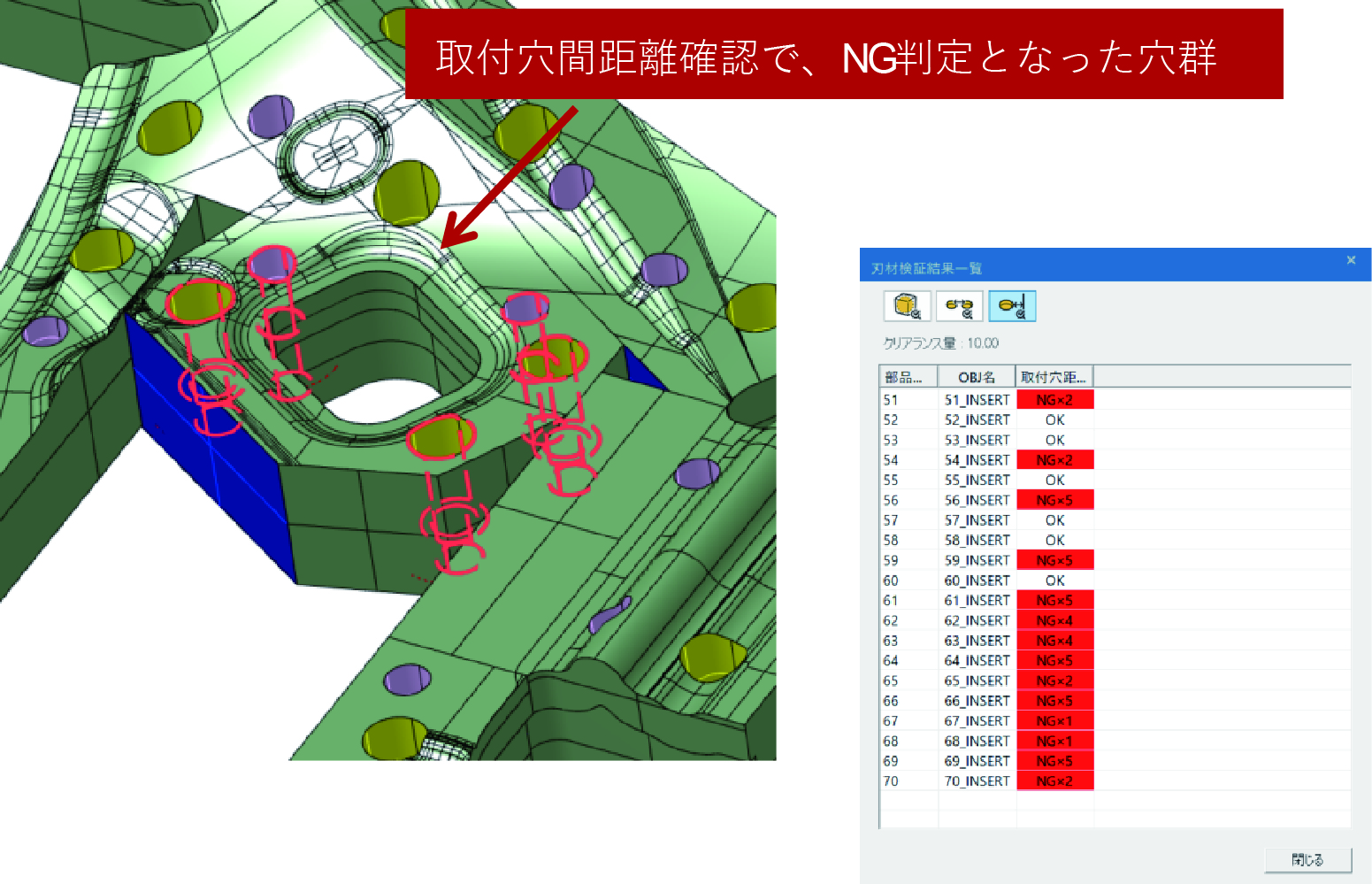

 取付穴間距離確認

3Dデータの刃材について、外形ラインと穴との距離及び穴間距離を計測し、事前に指示された閾値との比較によって、正誤判定を行います。
