機能(プレス金型)

ドロー雛型設計ナビゲーションツール(DRAW-DIE-EX)

ナビゲーションツール(Dynamic Navigator)を利用して設計を進めることで、スキルに依存することなく、短時間で完了することができます。

多くの製品に対応したドロー雛型データの編集操作を、Dynamic Navigatorのコンテンツを利用して進めることで、スキルにあまり影響を受けることなく、短時間で完了することができます。 なお、ドロー雛型データはフィードバータイプのトランスファープレスに対応しています。

実績:Cowl Topドロー型設計が8時間で完了(形状処理時間は除く)


  • シングルアクションドロー型
  • 形状面はインサート構造



 機能概要

主な機能

設計者が成形シミュレーションやパネル測定によって得られた見込み量を、簡単な入力操作で、元面サーフェースへ折り込むことをできます。


DRAW-DIE-EXによる設計開始
DRAW-DIE-EXによる設計開始

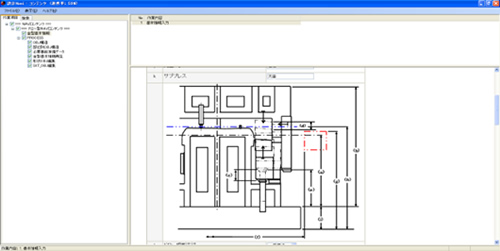

シャットハイト、基準点高さ等の設計諸元指示

動画 基本情報編集 機能紹介動画 >>


DRAW-DIE-EXによる設計開始

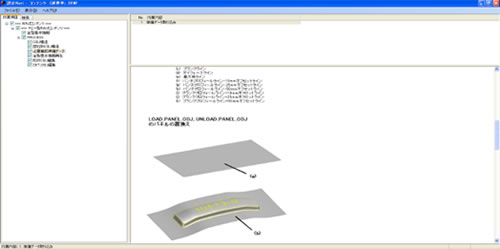

新規設計の製品パネルの指示置換え

動画 製品置換え 機能紹介動画 >>

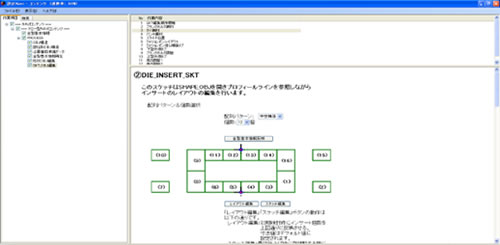

インサート個数の指示
新規設計の製品パネルの指示置換え

動画 インサートレイアウト編集 機能紹介動画 >>

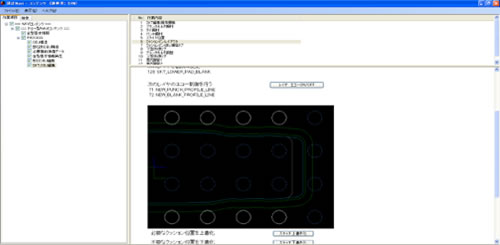

スケッチの編集
スケッチの編集

動画 スケッチの編集 機能紹介動画 >>

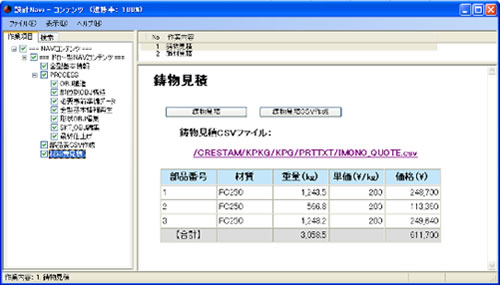

材料費用
材料費用

動画 材料費用 機能紹介動画 >>




新規設計と比較して最大80%の工数削減を可能に!
若手設計者でも一定の品質の設計が可能に!


特徴

設計者が成形シミュレーションやパネル測定によって得られた見込み量を、簡単な入力操作で、元面サーフェースへ折り込むことをできます。

特徴
