機能(モールド金型)
機能(モールド金型)
樹脂製品の成形時に発生するヒケ・ソリ変形などの不良箇所について成形シミュレーションで予測した結果を、「モールド見込み変形」で形状見込み変形をおこないます。
またパーティング面作成を強力に支援する複合面の延長また穴埋め機能などを装備します。

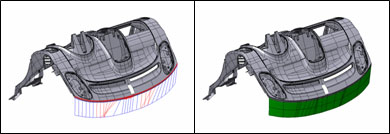

複合面に対して接連続境界線を自動選択して新しく延長面を作成します。
複合面に対して任意の範囲で肉厚の変化をもたせる徐変オフセット面を作成します。
穴部PL面_基底面
開複合面の穴を自動で認識し、基底面を利用して穴埋めします。
穴部PL面_切り欠き
切り欠き部分の隙間を埋める面を作成します。
穴部PL面_大穴
開複合面の穴境界線を指示し、隣接面と接続性を保って穴埋めします。

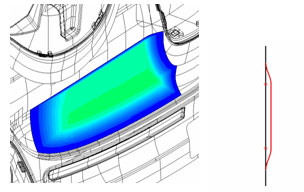

開複合面の一部を持ち上げるように変形し、新しい面を作成します。

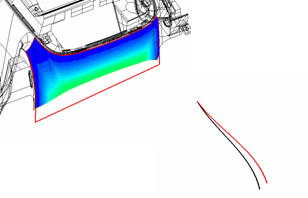

面または境界線を指定方向に移動させ、その移動した形状に合わせて隣接する構成面も変形させた新しい面を作成します。
見込み変形された形状が周辺面と離れた場合に、新しくその部分を繋ぐ面を作成します。
ソリ基準面
複合面または複合面の一部を回転基準線回りに指示角度で回転させた新しい面を作成します。
ソリ徐変量曲面
開複合面の各頂点の変位量指示で新しくオフセット面を作成します。
ソリ見込み変形
基準面とターゲット面の変形量をソリッド製品モデルに反映させて新しい変形面(ソリッド製品モデル)を作成します。
