電極形状作成CAD(DENKYOKU-CAD)
「電極形状作成CAD」では、型形状から電極作成部位の検討〜形状作成〜放電工程用帳票の作成までをトータルにサポートした機能群です。
作成した電極形状には、電極独自の属性が付与され「DENKYOKU-CAM」への連携をおこない、さらなる自動化を行います。
機能概要
作成部位の検討

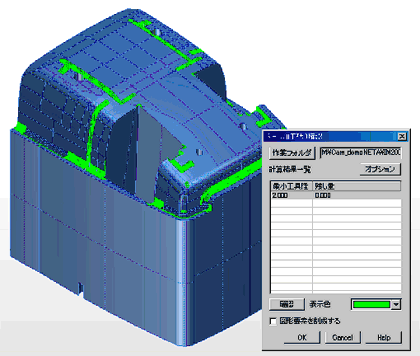

放電加工が必要な箇所を直感的に視認でき、オペレーションミスを低減。

電極形状の作成

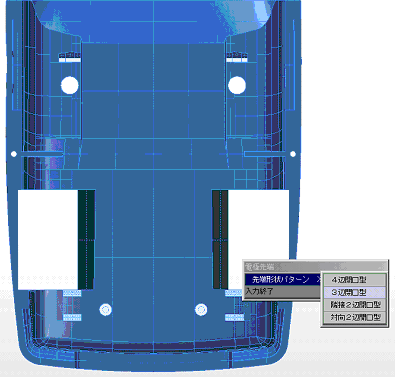

- 代表的な4つの形状パターンから電極先端形状を作成。

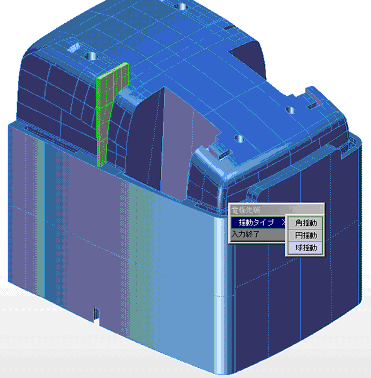

- 電極揺動のパターン形状もスタンダードな3タイプ(円、角、球の揺動)から選択。

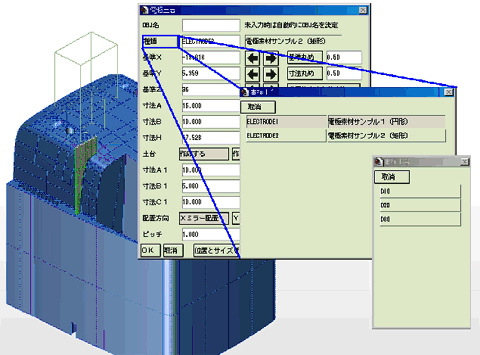

- 台座形状は最適な寸法を自動計算。ユーザー独自の標準化したDBテーブルからの選択が可能。

帳票出力
- レスポンスの良いXVLデータを活用したエクセル形式の放電加工向けの指示書を出力。
- 専用ビューワー(無料)を利用することにより、指示書内で視覚的に立体で放電位置や電極形状を確認することが出来、思い込み作業によるヒューマンエラーを低減。
その他専用機能
干渉チェック機能
- 電極モデルや製品形状との干渉状態をカラーマッピングで視覚的に確認可能。
電極の複写機能
- 作成した電極形状を配置面に沿って「平行」「回転」「ミラー」複写し、電極の作成工数、検討工数を削減。
基準の設定機能
- 放電加工に欠かせない平面上の位置基準を視覚的に設定。(正コーナー)
- 立体である利点を生かし、高さ方向の位置基準設定も直感的に行います。(放電基準位置変更・基準面設定)
