「3DPROFILE」は、プレス金型の3次元のプロファイルラインからトリム刃加工、2番逃がし加工用データを生成します。
加工現場で課題となっていた製品形状部や金型構造部との干渉を回避した加工パスの作成ができます。

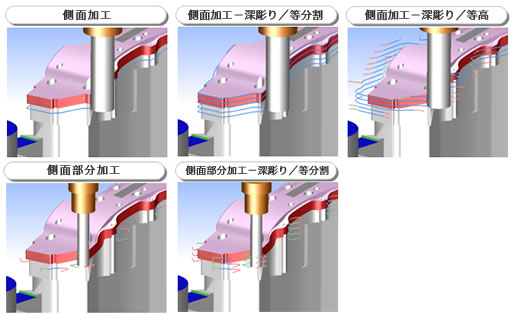

工具の側面を用いて、トリム刃の輪郭加工パスを作成します。

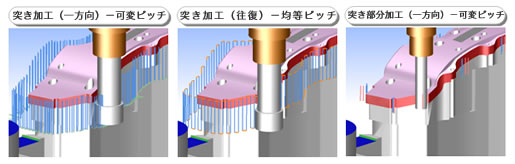

バーチカル工具を用いて、トリム刃の突き加工パスを作成します。

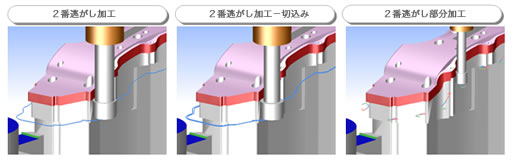

アンダーカット工具の肩位置制御により、トリム刃の幅をキープした２番逃がし加工パスを作成します。

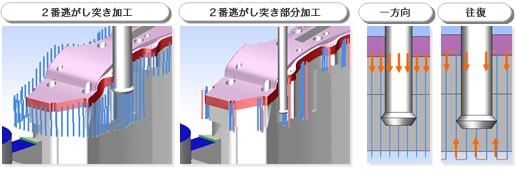

刃幅をキープしたトリム刃と２番逃がし部を連続加工する突き加工パスを作成します。
鋼材部に対して等高加工または突き加工による荒加工パスを作成します。

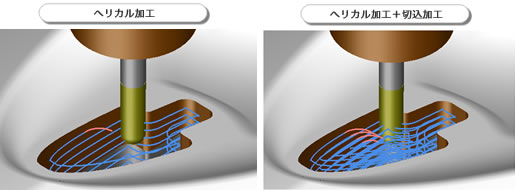

長穴や異形穴に対して輪郭に沿ったヘリカル加工パスを作成します。
コーナー部の切削負荷を軽減するトロコイド加工機能をご提供しております。
工具折損などの加工トラブルを事前回避する為のチェック機能をご提供しております。
干渉チェック

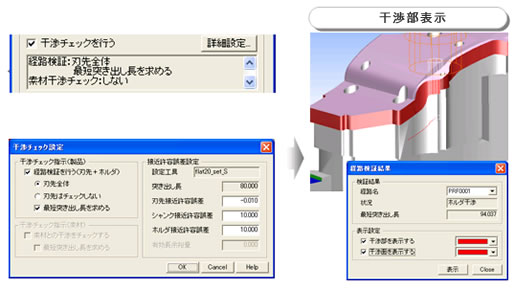

パス作成時に、製品面や座面と工具（刃先やホルダ形状）との干渉をチェックします。工具干渉のない安全なパス作成で無人加工を実現します。
また、ホルダの干渉発生時には、最適な工具突き出し長（最短突き出し長）の算出をおこないます。
工具有効長チェック

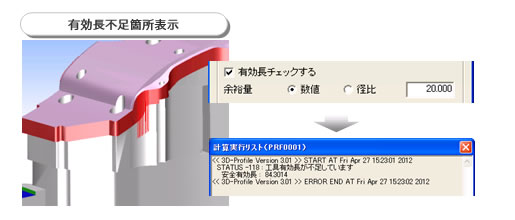

切削幅と設定工具の刃長（有効長）を比較して、有効長不足による工具折損を防止します。
刃長が足りない場合は、必要な刃長（安全有効長）の算出をおこないます。

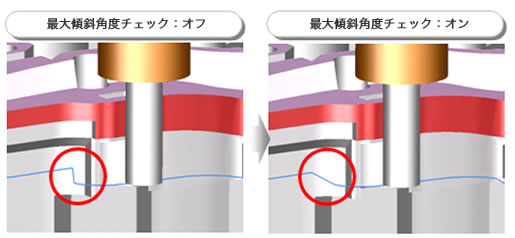

最大傾斜角度チェック
駆け上がり、駆け下がり加工時の傾斜角度を制御して、急激な角度変化による工具負荷の変動を防止します。

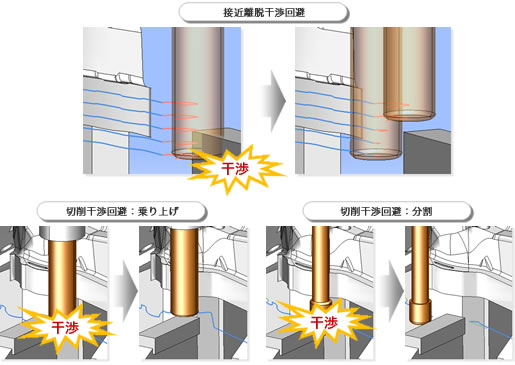

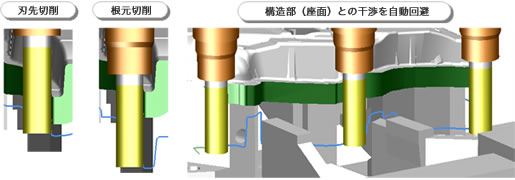

製品形状と工具との干渉を自動回避する機能をご提供しております。
プロファイル線の傾斜角度や刃幅で加工する範囲を限定することができます。

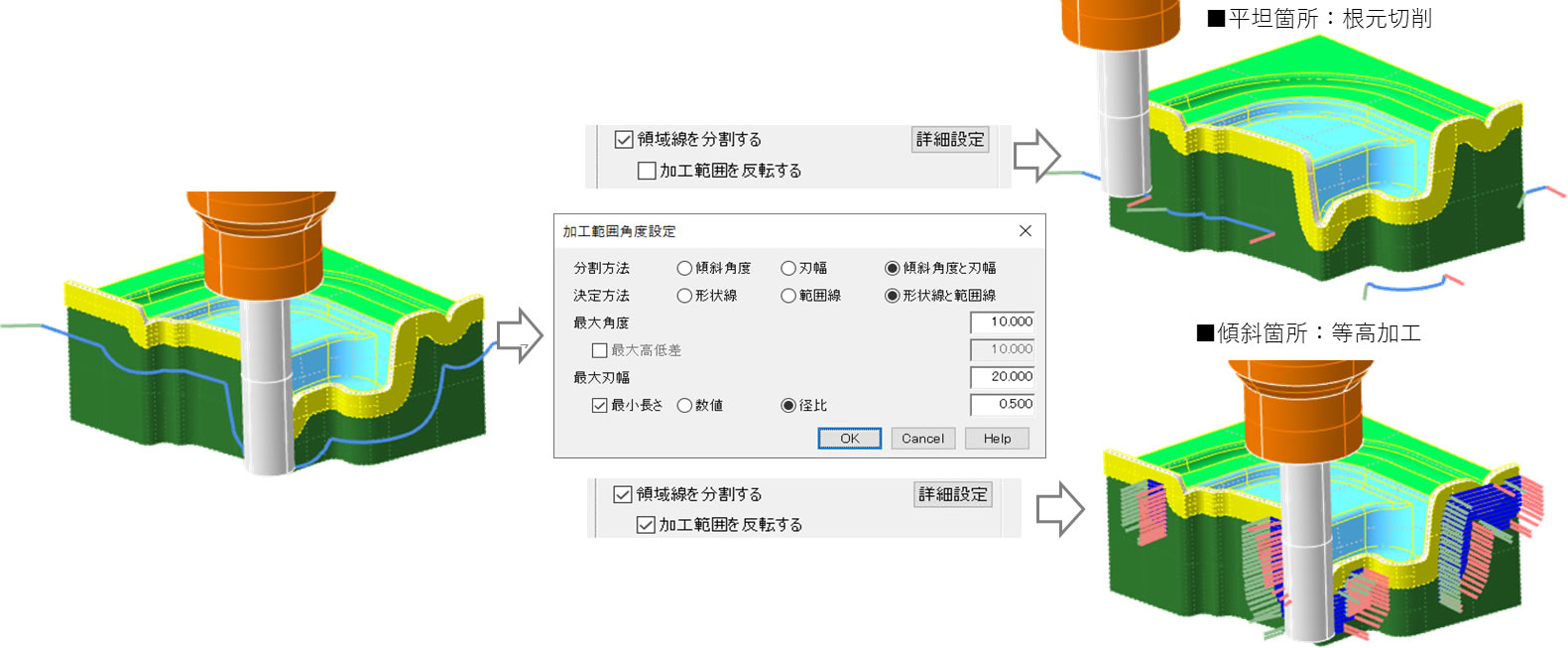

平坦な箇所は「ショート工具で根元切削」、傾斜して加工負荷が高い箇所は「ロング工具で等高加工」など形状に応じた加工パス作成が可能になります。

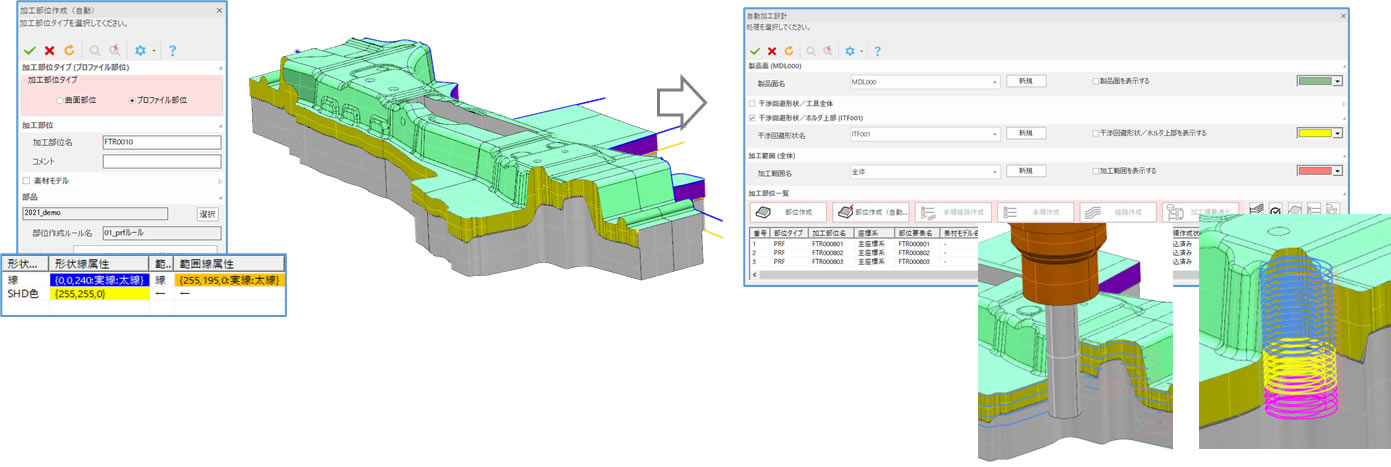

プロファイル線の色や線種、帯面の面色や加工特徴から加工部位を自動創成し、粗加工から仕上げ加工まのでパスを自動で作成することができます。
参照ソリッド

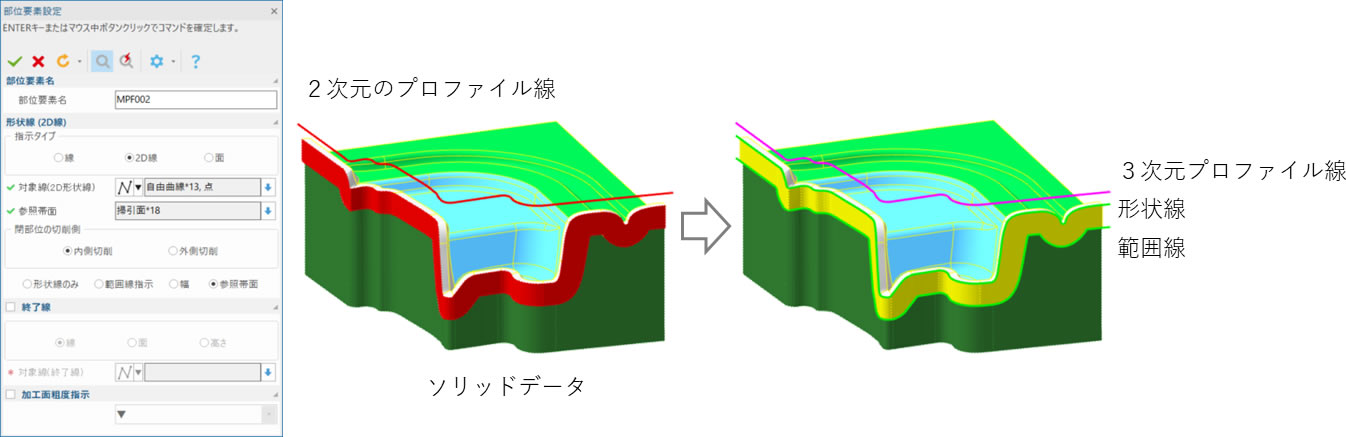

設計段階のソリッド形状を参照して、2次元のプロファイル線から3次元のプロファイル線（形状線、範囲線など）を自動作成することができます。
2次元プロファイル線を製品面に投影して形状線を作成する、投影した形状線から範囲線を作成するなどの準備作業が不要になります。
標準手順自動決定

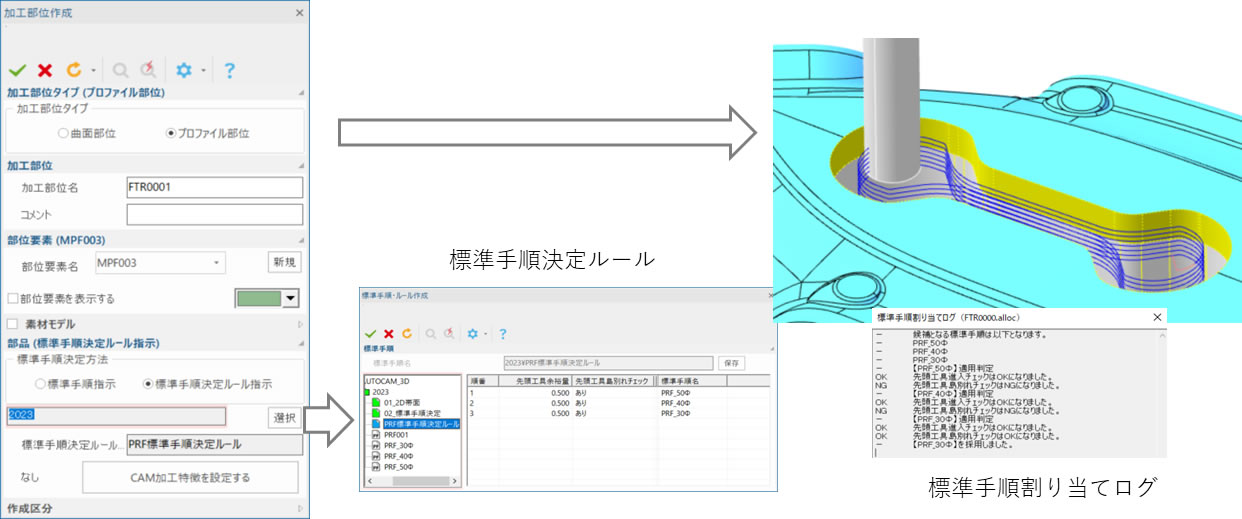

自動抽出された加工部位に対して加工工程組となる標準手順を自動で引き当てします。
閉じた加工部位では、加工工程組の先頭工具の干渉有無や、パスの島別れを自動判定して、最適な標準手順を自動決定できます。
