より快適なモデリングを実現する機能、「フィレットはずしSP」「ヒーリングSP」「モデル比較SP」をCADmeisterV5.1にてリリースしました。
開発者より機能の特長と、商品企画担当より一言をお届けします！
現場ですぐに使える3機能【フィレットはずしSP】【ヒーリングSP】【モデル比較SP】をリリースしました。

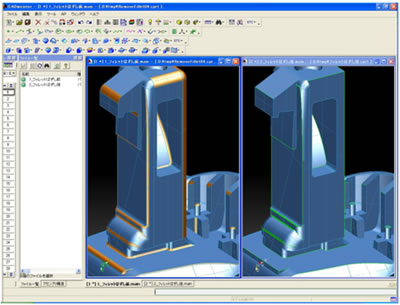

【フィレットはずしSP】
リブやボスなどのフィレットをはずす機能です。指示したフィレット面をはずし、フィレット掛け前の状態に戻します。フィレット面を除去し周囲の面を伸ばすことにより、実現しています。

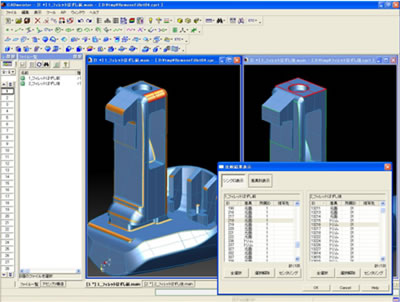

【モデル比較SP】
指示した2つのオブジェクトの面、立体を比較し、差異を表示します。面の有無の違いはもちろん、面直方向への移動やトリム位置の違いも検出できます。

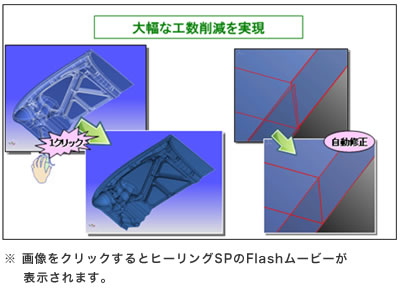

【ヒーリングSP】
境界線が近い面群を自動的にトリム・延長など変形して、結合します。
多少面は動いてもいいから結合したい、というご要望にお答えします。
こんにちは、開発の池田です。
【フィレットはずしSP】【ヒーリングSP】【モデル比較SP】は、お客様がCADを使用して行う作業のうち、本来の設計作業でない作業で、かつ多大な時間がかかっている作業、つまり無駄な時間と考えられる作業時間を劇的に減らす機能です。
本機能をご利用いただくと、①本来の作業に集中できる、②コストを削減できる、③精神衛生上良い、というメリットが見込まれます。①②は当然ですが、個人的には③も忘れてはならないと思っています。
ユーザの皆様がCADmeisterで気持ちよくお仕事をされ、今後もご愛顧いただけることを願っております。お手間が掛かっている作業などがありましたら、是非ご相談ください！
また、ユーザの皆様へ大きく貢献できる本機能の実現のため、エリジオン社の方々、その他社内外の方々に多大なご協力いただき、この場を借りてお礼申し上げます。ありがとうございました。
こんにちは、企画グループの安田と申します。
今回ご紹介の機能、フィレットはずしSP、ヒーリングSP、モデル比較SPは、皆さんご存知の通り、株式会社エリジオン社製CADdoctorの機能を取り込んだモジュールです。
金型の設計って製品設計のCADのデータを取り込むところから始まりますので、データ変換は重要ですよね。 でも、データによってはうまく取り込めなかったりすることないですか？ そんな時は、ヒーリングSP。 取り込み後のデータを修復してくれます。
樹脂型を設計されている方には、フィレットはずしSPがお勧めです。
「えっ？形状変更？おいおい、またフィレットはずさなくちゃいけないよ～」
という時に威力を発揮します。
ところで、やっぱり設計変更って多いですよね。
「また設変かよ～、今度はどこだ？」と設変の箇所を探すのが大変な時はないですか？
モデル比較SPをお使いいただけば、どこが変わったか、すぐに分かります。
ぜひ皆さんも一度お使いになって効果を確かめてみて下さい！！
