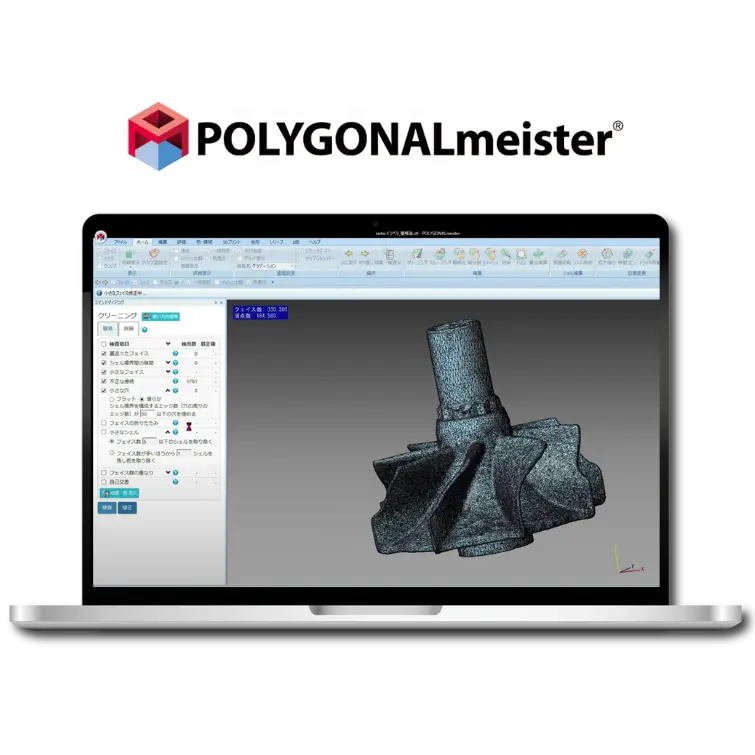

POLYGONALmeisterロゴと、インペラのメッシュ編集画面を映したノートPCを組み合わせたイメージ

ポリゴンデータ（STL）の修正・編集時の工数を大幅削減「POLYGONALmeister」

3DスキャナやCT装置、3Dプリンターで扱うポリゴンデータを高速かつ高精度に編集・最適化できるプロフェッショナルツール

選ばれる３つの理由

  • １，高速＆高精度な3Dデータ修正
  • ２，STL編集からCAD変換まで対応
  • ３，買い切り型ライセンスで高コスパ
資料をダウンロードする＞
無料トライアルを申し込む＞

3Dデータの取り扱い、こんな課題で悩んでいませんか？

スキャンデータの修正に
時間がかかる…

3Dスキャンを示すキューブアイコンと、Debtと書かれた大きな岩を背負い苦悩する女性を組み合わせたイラスト

3DスキャナやCTから得たデータがノイズだらけで、穴埋めやスムージングに膨大な時間がかかる。手作業では限界がある…。

大容量データが重くて
作業が進まない…

分析レポートのラインアートを背景に、JOBの文字を重荷として背負い苦悩する女性を描いたイラスト

数百万ポリゴンのデータを扱うと、PCがフリーズ。スムーズに編集できないし、処理のたびに待ち時間が発生してイライラ…。

STLデータを
CAD化したいのに…

3Dモデル寸法が表示されたCAD画面と、大量のウィンドウに困惑するエンジニアを描いたイラスト

STLデータをCADに変換したいけど、精度が低く、後工程で使えない。もっと簡単にリバースエンジニアリングを進めたい…。

3DスキャナやCT、ドローン測量などから得られる大容量ポリゴンデータの活用は、生産性向上や品質改善に不可欠です。しかし、データ編集の難しさや高コストが課題となっています。

POLYGONALmeisterが、
その課題を解決できます！

ポリゴン編集を「速く・美しく・スムーズ」に

POLYGONALmeisterのメッシュ編集画面でインペラ形状を表示したノートPCのスクリーンショット

POLYGONALmeisterは、計測データを後工程で活用するための汎用ポリゴン（STL）編集ソフトです。国立研究開発法人理化学研究所の融合的連携研究を通じて研究開発された本ソフトウェアは、3Dスキャナや3Dプリンタで使用されるポリゴンデータの効率的な編集・修正を可能にします。メッシュのクリーニング、スムージング、簡略化などの基本機能に加え、数千万ポリゴン規模の大容量データにも対応し、スムーズな処理を実現します。また、投影法や展開法を用いたテクスチャ処理機能を備え、非連続なテクスチャデータを統合することで計測データとの整合性を向上させます。


さらに、リバースエンジニアリング機能により、メッシュデータをCAD面（IGES形式）に変換して設計データの再構築を効率化します（変換後に調整が必要な場合もあります）。こうした多彩な機能を活用することで、POLYGONALmeisterは、医療・歯科、土木地形、製造、解析など、さまざまな分野での3Dデータ活用を強力にサポートします。

特徴

POLYGONALmeisterは、自動メッシュ整形や差異検出、厚み検査などを備え、
効率的なデータ処理でこうした課題を解決し、DX推進を強力に支援します。

自動メッシュ整形・編集

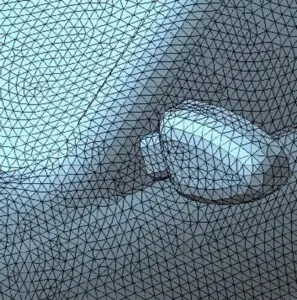

自動車ドアとサイドミラー表面を三角形ポリゴンメッシュで可視化した3Dモデル解析イメージ

CTや3Dスキャナのデータをワンクリックで整形し、自己交差や穴埋めなどの修正が可能​。形状特徴を保持した滑らかなスムージングが可能​。

大容量データ対応

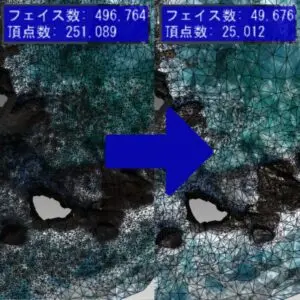

高密度から簡略化へメッシュリダクションを行い、フェイス数と頂点数が大幅に削減された比較画像

数千万ポリゴンのデータを快適に操作し、最大10分の1にデータを簡略化する機能を搭載​​。

多用途対応

建設現場、屋内ドローン操縦、手術中の医療チーム、3Dプリンターの4シーンを並べた産業技術活用のコラージュ画像

製造業、医療、土木・地形など多様な分野でリバースエンジニアリング、地形メッシュ化、診断支援、検査機能を提供。

対応しているフォーマット

フォーマット対応している属性
形状頂点色フェイス色テクスチャ
STL〇－－－
OBJ〇－〇〇
PLY〇〇〇－
OFF〇－－－
VRML〇〇〇〇

大規模データに対応可能

ポリゴン数500万1200万5000万1.9億※
POLYGONALmeister5秒
瞬時		11秒
瞬時		50秒
数秒		約11分
10数秒
他社製品a14秒メモリ不足
エラー		––
他社製品b31秒
1～2秒		1分10秒
1～2秒		90分以上たっても
表示されず		–
他社製品c24秒
1～2秒		35秒
1～2秒		データ未採取1時間以上たっても
表示されず
他社製品d33秒
瞬時		1分8秒
1～2秒		1時間20分
操作不可		約9時間50分
操作不可

上段：読み込みから表示時間、下段：読み込み後の、回転拡大縮小移動操作の感覚。
PCスペック　Intel Core　i7　3.5GHz　32GBメモリ　NVIDIA　GeForce　GTX680
横浜美術館
データ提供：株式会社富士テクニカルリサーチ

ユースケース

CADソフトで3D部品を表示したデュアルモニターと作業中のエンジニア、左側に赤いポリゴンメッシュが重なるオフィス風景

設計・モデリング関連

  • リバースエンジニアリング：3DスキャナデータからのCADデータ作成
  • 形状編集：穴埋め、簡略化、リメッシュ、オフセットなどによる形状修正
  • 集合演算：複数メッシュの統合や差分処理

検査・評価関連

  • 差異検出：基準形状との違いを距離分布や差異拡大断面線で可視化
  • 厚み検査・凹凸検査：メッシュの厚みや表面品質の評価
  • アンダーカット検査・勾配検査：金型設計の成形性確認
デュアルモニターで3Dモデルを確認しながらノギスで部品を測定し、右側に赤いポリゴンメッシュが重なるエンジニアの作業風景
ノートPCを前に医師がカルテを確認するシーンに赤いポリゴンメッシュを重ねた医療ITイメージ

医療・人体形状関連

  • 顎骨ランドマーク自動認識：大阪大学歯学部との共同研究による頭蓋骨・下顎部の形状解析​​
  • CTメッシュ整形：医療用CTデータの形状修正と整形

地形・土木インフラ関連

  • 地形メッシュ化：GeoTIFFやGMLデータから地形メッシュを作成
  • 出来形ヒートマップ：測量データを基にした土量計算や進捗管理​​
建設現場で稼働する油圧ショベルと背景のクレーンに赤いポリゴンメッシュを重ねたイメージ
3Dプリンターが黄色いボウルを造形する様子に赤いポリゴンメッシュが重なった先端製造イメージ

3Dプリント・製造業関連

  • 造形準備：3Dプリンタ向けデータ修正（自己交差除去、表裏反転、貫通穴修正）
  • ピン付き切断：大型部品の分割と嵌合ピン作成

デザイン・CG関連

  • レリーフ作成：画像データを基にした凹凸模様の生成
  • スタンプ機能：手書き模様や文字をメッシュ形状に埋め込み​
ペンディスプレイで3Dモデルを編集する女性デザイナーと、右側に赤いポリゴンメッシュが重なったモダンオフィスの作業風景
事例を含めたユースケース詳細はコチラ

「価格と特徴がわかる資料」と「無料トライアル」はこちら

資料をダウンロードする ＞
無料トライアルを申し込む ＞

お問い合わせはこちら＞

機能

POLYGONALmeisterは、非連続なテクスチャの統合に対応し、編集後も形状の特徴を保持しながら、
大規模なポリゴンデータもスムーズに処理できます。

主要　評価機能

形状差異の可視化や距離測定、ヒートマップ生成など高精度な3Dデータ評価機能を備えたポリゴン編集ソフトです。

体積／表面積計算

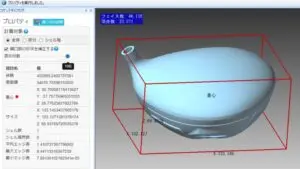

POLYGONALmeisterでゴルフクラブヘッドを赤いバウンディングボックスで囲い、体積や寸法プロパティを表示した解析画面

メッシュ形状の体積や表面積を自動で正確に計算でき、設計データの検証や品質評価に役立ちます。これにより、形状の評価や加工プロセスの効率化が可能です。​

距離分布

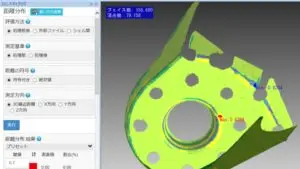

POLYGONALmeisterで部品の肉厚分布をカラーマップ表示し、フェイス数と頂点数を示した解析画面

距離分布機能では、二つのメッシュ間の差異を色で可視化し、距離の程度に応じた分布を簡単に把握できます。これにより形状比較や品質管理が効率的に行えます。​​

肉厚検査

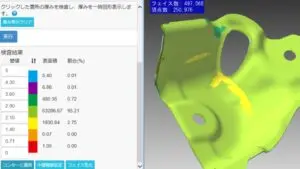

POLYGONALmeisterで自動車部品の肉厚をカラーマップ表示し、厚さ分布の統計テーブルを示した解析画面

定型作業をテンプレートとして登録・管理し、利用時にテンプレートを選択することによって、標準形式のデータを効率的に作成できます。
作業効率と標準化による品質の向上に貢献します。

アンダーカット検査
勾配検査

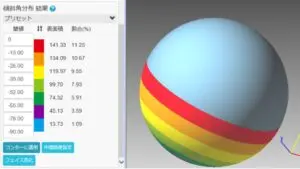

POLYGONALmeisterで球面の傾斜角分布をカラーバンド表示し、角度範囲ごとの面積を表に示した解析画面

アンダーカット検査／勾配検査機能では、指定した方向に対するアンダーカット領域や勾配角度を自動判定し、成形性や加工適性の確認を効率的に行えます。​

差異拡大断面線
検査

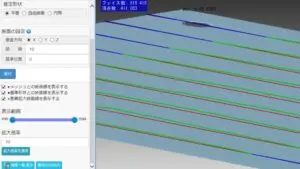

POLYGONALmeisterで平面モデルに等間隔の断面線を描画し、ピッチ設定などのパラメータを調整する解析画面

差異拡大断面線検査機能では、基準形状と検査形状の断面差異を拡大表示し、微細な形状の違いを視覚的に把握することで高精度な検証が可能です。​​

凹凸
検査

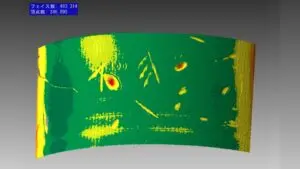

曲面モデルに欠陥分布をカラーマップ表示（緑:正常、黄:境界、赤:欠陥）したPOLYGONALmeisterの解析画面

凹凸検査機能では、メッシュ形状の凹凸を自動検出し、指定した基準との違いを可視化することで、表面品質の評価や形状修正が効率的に行えます。​​

主要　編集機能

穴埋めや切断、スムージング、リメッシュなど大容量ポリゴンデータの柔軟な編集が可能な高機能ソフトウェアです。

簡略化

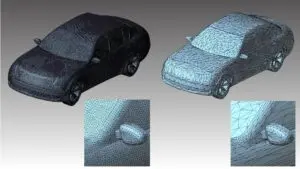

自動車3Dモデルの高密度メッシュと簡略化メッシュを並べ、サイドミラー部分の拡大比較も示した解析イメージ

簡略化機能では、形状特徴を保持しながらメッシュデータのポリゴン数を削減でき、大容量データの軽量化や処理速度の向上が可能です。​

リメッシュ

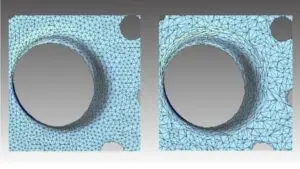

正方形部品の穴周辺メッシュを高密度と粗メッシュの2パターンで比較したPOLYGONALmeister解析イメージ

リメッシュ機能では、メッシュ形状を正三角形に近い構造へ再生成し、品質の向上や後工程でのデータ利用を最適化できます。​

クリーニング

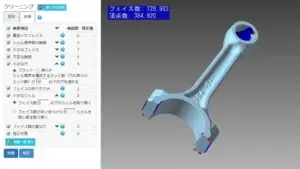

POLYGONALmeisterでコンロッド部品のメッシュをクリーニングし、フェイス数と頂点数を表示した解析画面

クリーニング機能では、メッシュデータの自己交差や不要な小さな突起、貫通穴を自動修正し、データの品質を向上させます。​

シェル削除

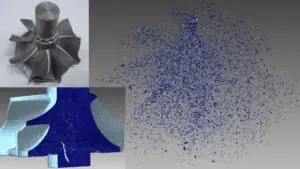

インペラー部品の実物写真と断面図、右側に青色点群データを並べた比較イメージ

シェル削除機能を使用して不要なシェル（ポリゴン群）を効率的に取り除くことができます。これにより、データの軽量化や精度の向上が可能です。

穴の整形

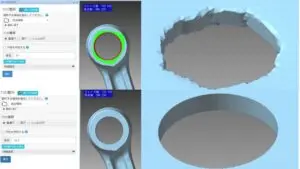

POLYGONALmeisterでコンロッド穴のホールフィル処理前後を比較し、粗い欠損面と滑らかに修復された面を並べたメッシュ修復画面

穴の整形機能では、メッシュに存在する貫通穴や袋穴を検出・修正し、滑らかで精度の高い形状データを再構築できます。​

デフィーチャ

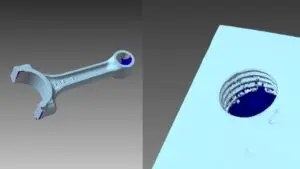

コンロッド部品のメッシュ全体と、穴周辺のギザギザ欠損を拡大表示したPOLYGONALmeister解析イメージ

デフィーチャ機能では、不要な小さな穴や突起、くぼみを自動的に削除し、メッシュデータをシンプル化して処理効率を向上させます。​

平面化・円筒面化

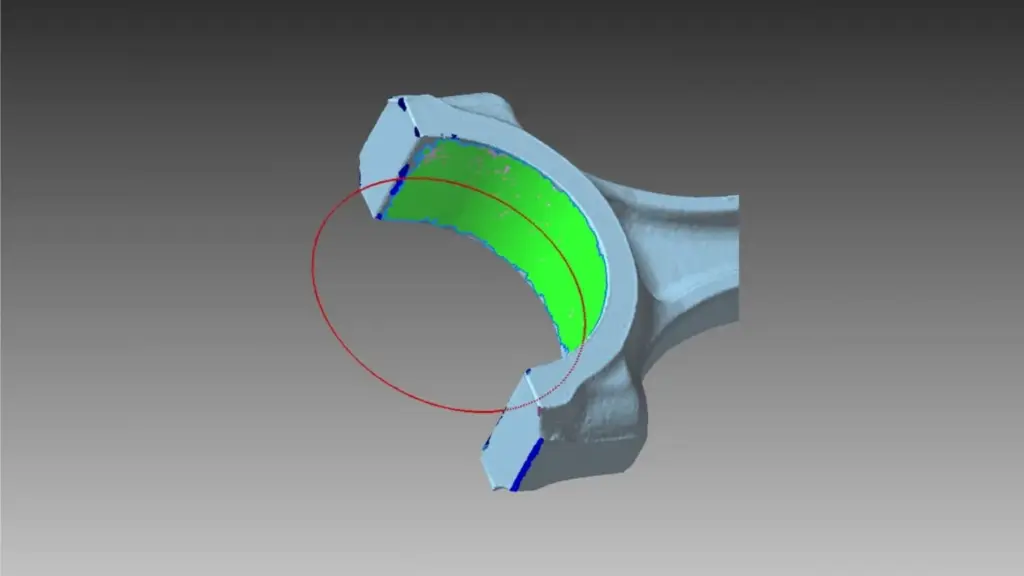

POLYGONALmeisterでコンロッド端部の内径を赤い楕円でフィッティングし、肉厚分布を緑で表示した解析画面

平面化・円筒面化機能では、メッシュの指定領域を自動で平面や円筒面に近似変換し、形状の簡素化や再構築を効率的に行えます。​

CTメッシュ整形

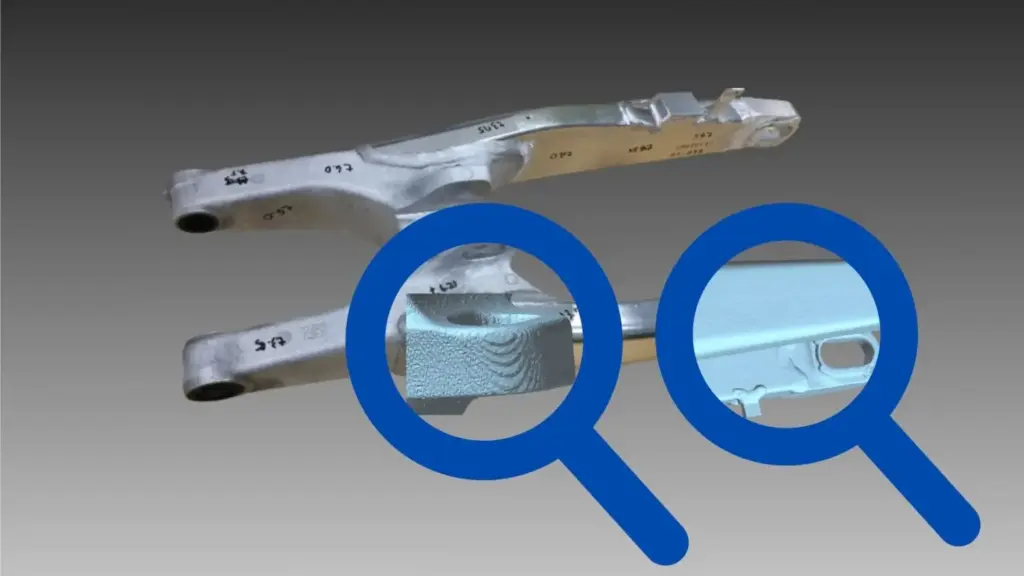

実物のサスペンションアーム写真に青い虫眼鏡アイコンでメッシュとスキャン表面の拡大を示した比較イメージ

CTメッシュ整形機能では、CT計測由来のメッシュデータに見られる微小な凹凸や段差を自動修正し、滑らかな高品質データを生成します。​​

スムージング

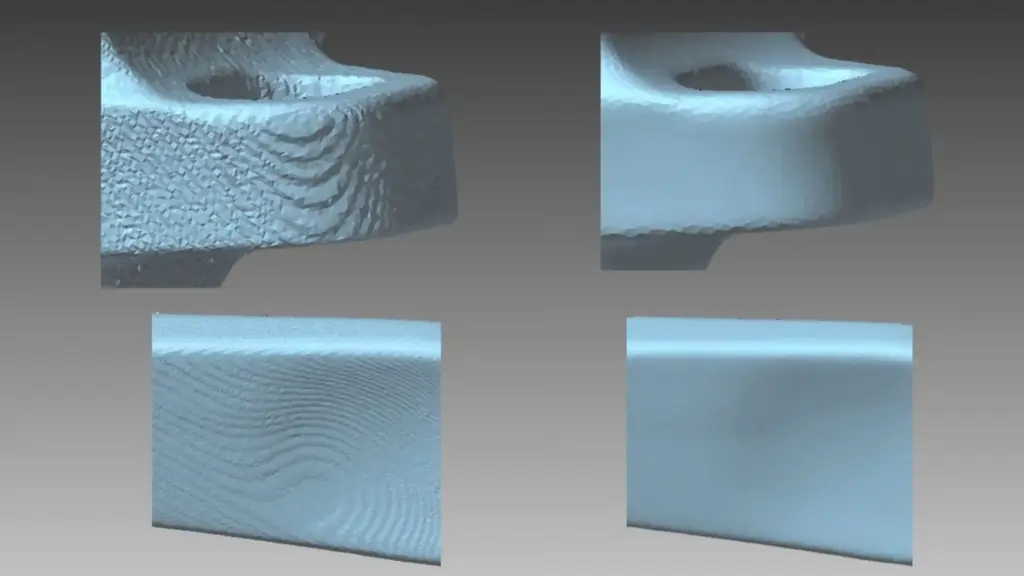

荒い三角形メッシュ表面とスムージング後の滑らかなメッシュ表面を上下左右に並べ比較した詳細イメージ

スムージング機能では、形状の特徴を保持しながらメッシュの表面を滑らかに整え、データの品質と見栄えを向上させます。​

稜線化

POLYGONALmeisterで凹凸のある面をスムージング処理前後で比較し、フェイス数と頂点数を表示したメッシュ解析画面

稜線化機能では、メッシュ形状の特徴的なエッジを抽出し、稜線として強調することで形状の把握や編集を容易にします。​

オフセット・厚み付け

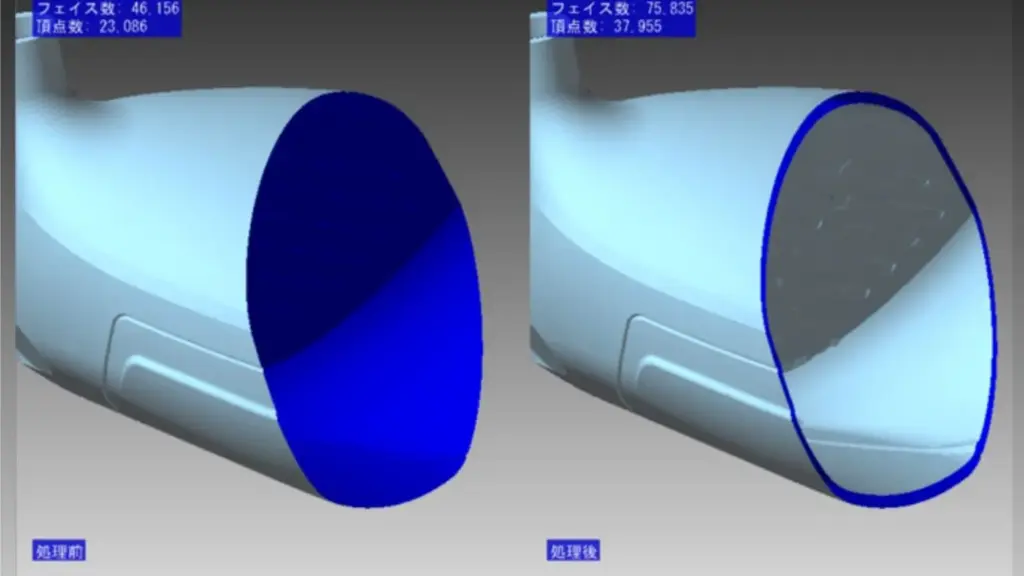

POLYGONALmeisterでゴルフヘッド前面を青で塞ぎ、処理前後のフェイス数と頂点数を比較したメッシュ画面

オフセット・厚み付け機能では、メッシュ全体または指定領域に対して均一な厚みを追加し、形状の強化やカスタマイズを効率的に行えます。

集合演算

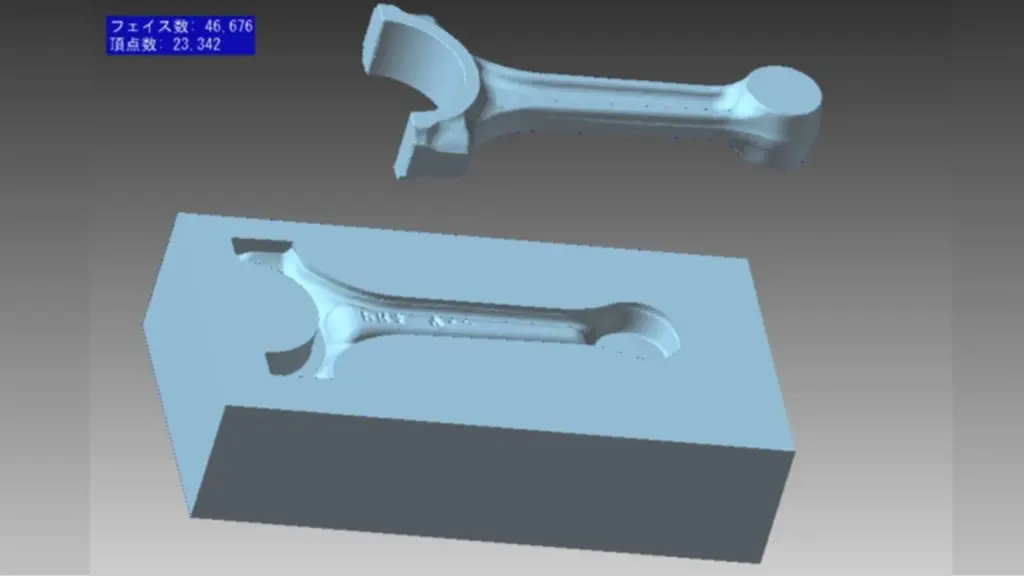

POLYGONALmeisterでコンロッド形状と、それを型抜きしたブロック状キャビティを並べ、フェイス数と頂点数を表示したモデル比較画像

集合演算機能では、複数のメッシュを結合・差分・交差処理することで、複雑な形状の作成や編集を容易に実現します。​

セグメンテーション
境界編集

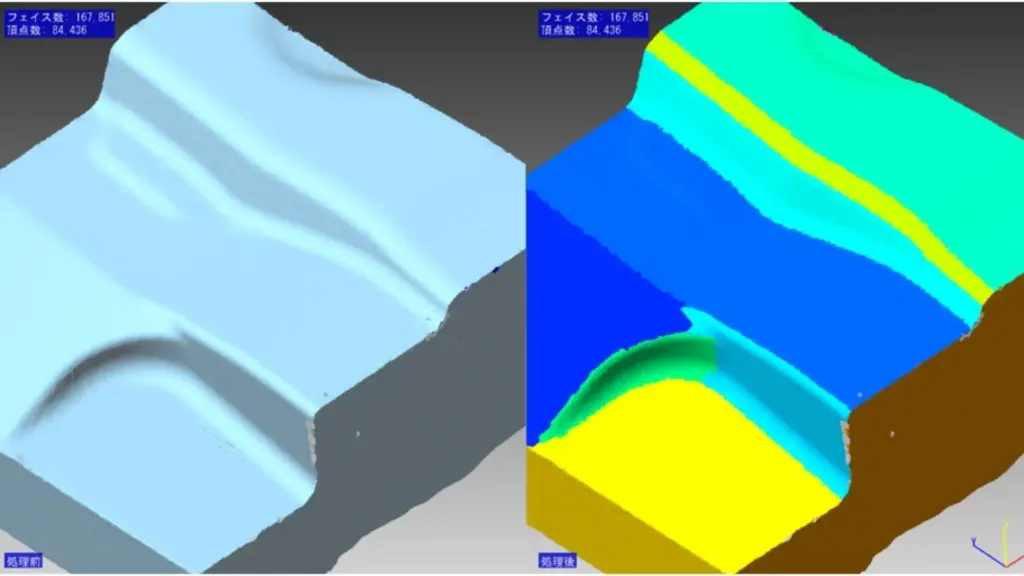

POLYGONALmeisterで凹凸面を領域別に色分割した処理後モデルと、単色の処理前モデルを並べ比較し、フェイス数と頂点数を表示した画像

セグメンテーション機能では、メッシュを自動で領域分割し、部分ごとの編集や処理を効率化できます。
また、境界編集機能では、メッシュのセグメント境界を滑らかに整形したり、位置を調整して形状を最適化します。​​

CAD面化　
（IGES出力）

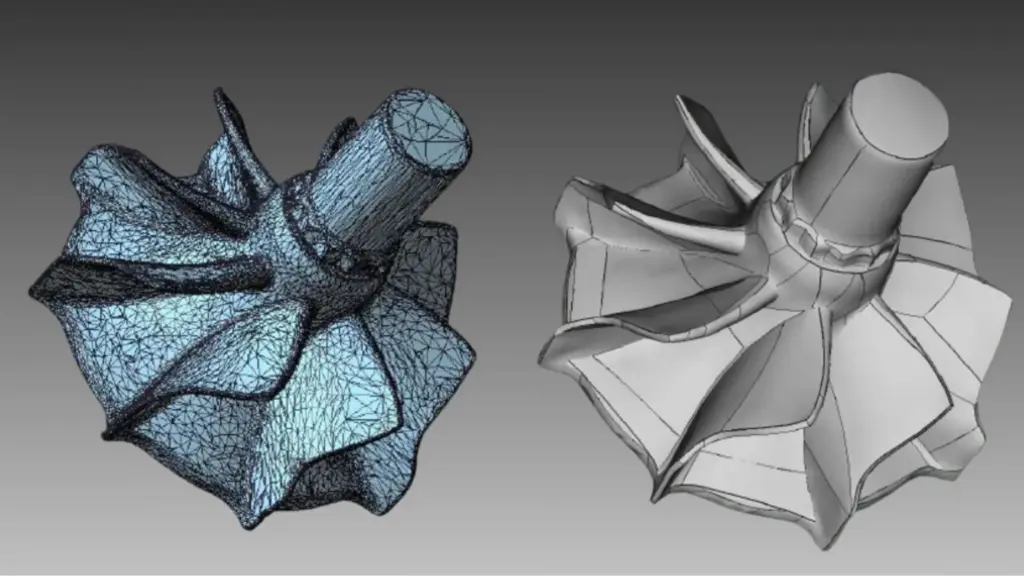

詳細なワイヤーフレームメッシュのインペラと、サーフェス再構築後の滑らかなインペラモデルを左右に比較した画像

CAD面化（IGES出力）機能では、ポリゴンデータを滑らかなCADサーフェスに変換し、CADシステムで利用可能なIGES形式で出力できます。

Geomスムージング
（オプション）

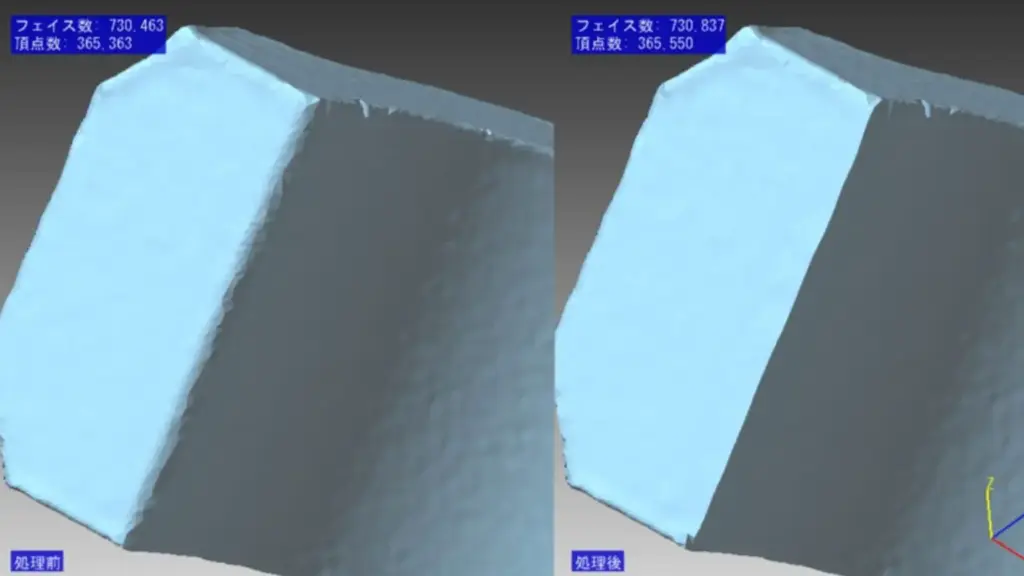

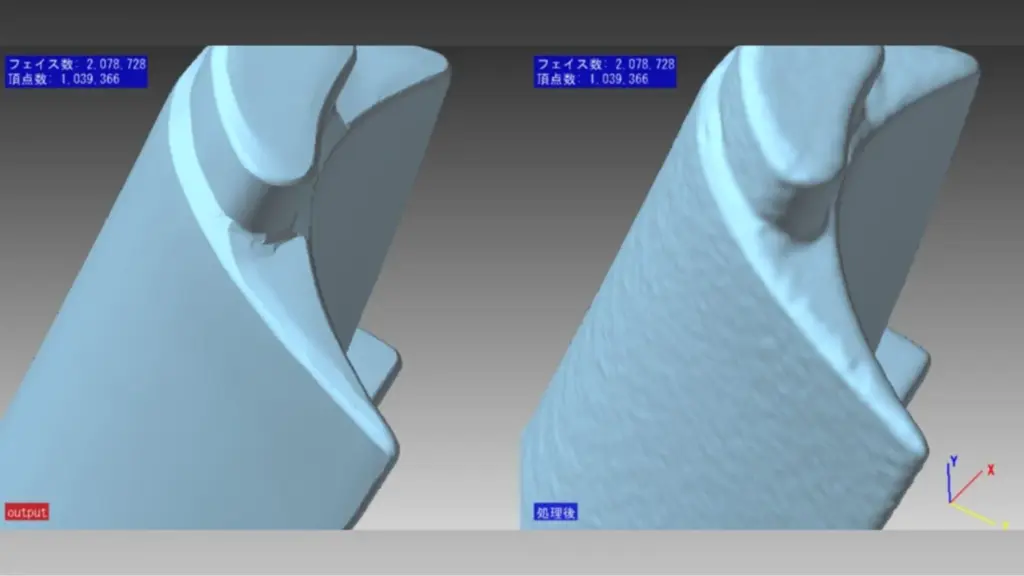

POLYGONALmeisterで部品エッジ部のメッシュを処理前(左)とスムージング処理後(右)で比較し、フェイス数と頂点数を表示した画像

Geomスムージング機能（別料金）では、形状特徴を保持しつつメッシュを滑らかに再整形し、より高品質なデータを作成できます。​

機能詳細はこちら

「価格と特徴がわかる資料」と「無料トライアル」はこちら

資料をダウンロードする ＞
無料トライアルを申し込む ＞

お問い合わせはこちら＞

ご利用の流れ

STEP

お問い合わせ：お問い合わせフォームまたはお電話よりお問い合わせいただきます。

STEP

ヒアリング：担当者よりヒアリングさせていただきます。

STEP

無料トライアル：無料で機能をご確認いただきます。

STEP

導入

FAQ

POLYGONALmeisterのインストール先フォルダーに操作マニュアルを同梱しています。
【操作マニュアル保存先】
　＜インストール先＞\docs\POLYGONALmeisterManual.pdf
　※保存先が不明な場合は、「POLYGONALmeisterManual」で検索願います。

コントロールパネル -> システム -> システムの詳細設定 -> 環境変数
から環境変数“OMP_NUM_THREADS”を設定することでスレッド数の上限を制限できます。

お使いのPCが32bit版の場合に表示されます。
POLYGONALmeisterは64bit版PCのみに対応しています。
64bit版PCでご利用ください。

「はい(Y)」をクリックしてインストールを継続してください。
インストール終了後にPOLYGONALmeisterを起動できれば問題ありません。
万一起動できない場合は弊社までご連絡ください。

POLYGONALmeisterを起動し、ヘルプタブにあるライセンスガイドを参照ください。

同一PCであれば再発行いたします。PCが変わる場合は削除証明などを頂いた上で対応させていただきます。

既存PCのライセンスを削除していただくことが前提となります。
POLYGONALmeisterのライセンスコマンドからライセンス削除申請ファイルを作成し弊社へ送付してください。また、発行手数料5万円が必要となります。
PCが故障するなどしてライセンス削除申請ファイルが作成できない場合は、個別にご相談ください。

ビデオカードのデバイスドライバを更新してみてください。
お使いのビデオカードのホームページで確認の上、最新版を適用ください。
お使いのビデオドライバの確認は、コントロースパネル→デバイスマネージャ→ディスプレイアダプタで可能です。

Internet Explorerのバージョンが古いことが原因です。
Internet Explorer 11以降を導入した上でインストールしてください。

穴の周辺が曲面形状で構成されている場合、「埋めた穴を滑らかにつなぐ」にチェックをしてください。
平面で構成されている場合はチェックを外してください。

フェイスやシェルが分割されているためです。
チェックBOXのチェックを外すか、詳細パラメタで適切な値を設定して実行してください。

繰り返し「修正」をクリックすることで、残ったエラーが改善されます。

OBJファイルの読み込みで、「テクスチャまたは色の情報を読み込めませんでした。」のメッセージが出て、形状だけが読まれる場合、OBJやmtlファイルに日本語が入っていることが原因の可能性があります。
日本語をを外したファイルを作成するか、直接OBJファイルやmtlファイルをwordなどで開いて日本語の箇所を修正してみてください。
