XDaevr SCRAP-FALLING

XDaevr SCRAP-FALLINGは、プレス成形時に発生するスクラップのランダムな落下挙動をシミュレーションするツールです。

スクラップの落下不良の発生パターンを設計段階から網羅することが困難である中、設計データを活用してスクラップの落下挙動や金型内部での詰まり等を仮想空間上で再現し、詰まりの原因や不良リスクを事前に“見える化”する革新的なシミュレーションツールです。

「詳細機能がわかる資料」と「無料相談」はこちら

資料請求する　＞

まずは相談する　＞

ユーザーページはこちら　＞

こんな課題ありませんか？

金属加工機械の横にスクラップが散乱している様子と、その前に顔を覆って落胆する人物イラストが重ねられた合成画像。スクラップ処理や廃材管理に関するストレスや課題を象徴的に表現している。

スクラップの落下不良の発生箇所を事前に推測できない
現場でのスクラップ落下不良対策に工数がかかっている
トライ段階でのスクラップ詰まりが原因で手戻りが発生している
スクラップの落下不良対策にかなりのコストがかかっている

その課題！
XRソリューション「XDaevr」で解決できます！

XDaevr SCRAP-FALLINGとは

XDaevr SCRAP-FALLINGは、設計データを活用してプレス成形時に発生するスクラップ（不要材）のランダムな落下挙動をシミュレーション上で再現し、スクラップ詰まりの原因や不良リスクを事前に“見える化”する革新的なソリューションです。

CADデータから出力された3Dモデルを取り込み、スクラップやシューター、鋳物等の材質の摩擦係数・反発係数・密度を設定したり、材質の透明度や落下速度等を調整したりすることが可能で、実環境に近い条件でスクラップの落下動作を確認することができます。

落下不良が発生した箇所は不具合レポート動画として出力可能で、社内報告や技術共有にも活用できます。設計段階から現場のリアルな動きを想定した検証が可能となり、品質向上・手戻り削減・試作コストの抑制に貢献します。

3つのメリット

両手で持ったVRゴーグルの上に、棒グラフと成長を示す矢印、循環を示す青い矢印が重ねられたグラフィック。VR技術による生産性向上や継続的な改善を象徴している。

VRゴーグルを持つ手の上に、人物アイコンと保護する手、拡大鏡のシンボルが重ねられたグラフィック。VRによる安全教育や人材トレーニング支援を視覚的に表現している。

設計品質の向上

設計段階からスクラップの落下動作を確認でき、試行錯誤を繰り返すことで設計品質を向上します。

作業工数の低減

設計段階からスクラップ詰まりの課題を確認・解消し、金型製作段階における作業工数を削減します。

人材育成

誰でも簡単に操作でき、スクラップの落下動作を目視で確認できるため、経験の浅い若手社員でも感覚的にスクラップの流れを理解することができます。

特徴

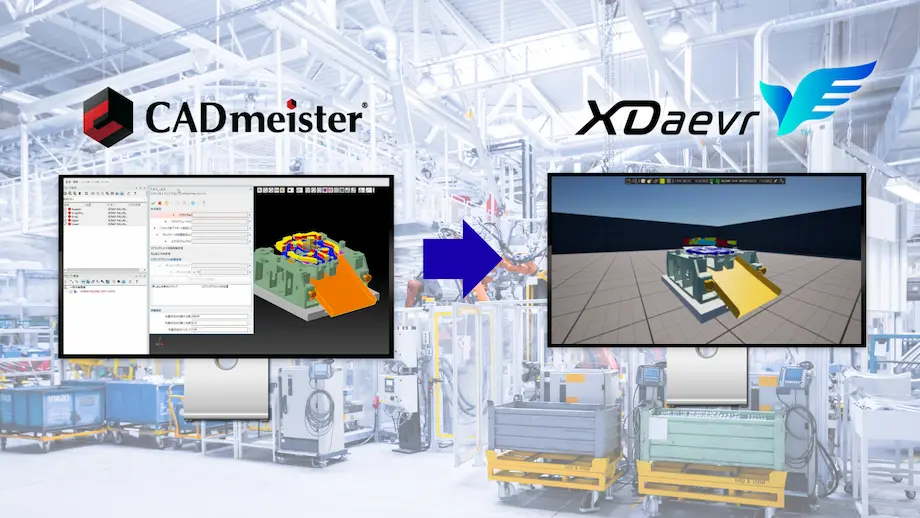

CADソフトウェア『CADmeister』で設計した金型モデルを、VRシミュレーションプラットフォーム『XDAEVR』に転送し、スクラップ排出の工程を仮想空間でシミュレーションしている様子。背景にはスマートファクトリーの工場内風景。」

誰でも・簡単・短時間

3D設計データの出力からSCRAP-FALLINGアプリケーション内での条件設定、シミュレーション結果確認まで、誰でも簡単に短時間で実施できます。

ランダムなスクラップ落下検証

ゲームエンジンのランダム性を活用しており、設計段階から様々なスクラップの落下挙動を確認することができます。これにより、各オブジェクトが異なる形状や重さを持つ場合でも、自然な物理的反応を再現でき、挙動のバリエーションを事前に検証することが可能です。

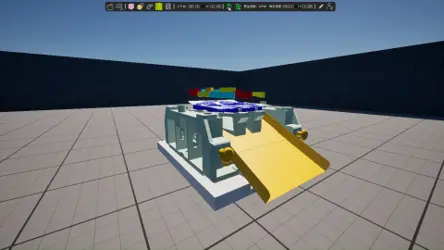

XDAEVRの仮想環境内で表示された金型装置のスクラップ排出シミュレーションの前面ビュー。装置中央には青い回転部、前方には黄色いスロープが描かれ、落下経路を確認可能。

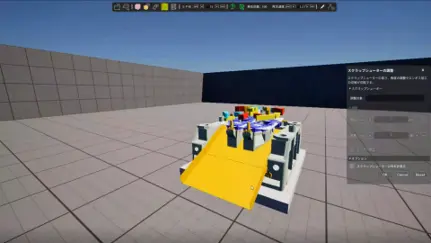

XDAEVRの仮想空間で表示された金型のスクラップ排出シミュレーション。画面右側に設定UIが表示されており、ユーザーがシミュレーション条件を操作できる構成になっている。

実環境に近い条件設定

SPMや材質、スプリングプランジャ等、アプリケーション内で様々な条件を設定できるため、実環境に近い条件でのシミュレーションが実施可能です。これにより、各パラメータの違いによる影響を比較しながら、検討を進めることができます。

充実した機能

XDaevr SCRAP-FALLINGは、3Dモデル取り込み、摩擦係数や密度・SPMなどの物性値設定、透明度や落下条件の調整、ランダム性を活かした挙動再現、さらに結果のレポート・動画出力など、多彩な機能を搭載しています。※ここでは一部機能のみご紹介しております。より詳しい内容については、ダウンロード資料をご確認ください。

「詳細機能がわかる資料」と「無料相談」はこちら

　資料請求する　＞　

　　まずは相談する　＞　

サポートサービス

XDaevrをご購入いただいたお客様は、以下の充実したサポートサービスを無料でご利用いただけます。

サービス／機能	アクセス方法	内容
最新版ダウンロード	ユーザーページ	XDaevr の最新バージョンとパッチを入手できます
バージョンアップ情報	ユーザーページ	リリースノートや更新内容を確認できます
技術資料・Q&A	ユーザーページ	製品活用ガイド、よくある質問を閲覧できます
メールマガジンバックナンバー	ユーザーページ	配信済みメールマガジンを再読できます
テクニカルサポート	電話／E-mail／フォーム／FAX（ユーザーページ記載）	平日 9:00–12:00 / 13:00–17:30（祝日・年末年始を除く）に技術相談を受け付けます
ID・パスワード発行	担当営業	ユーザーページ利用のためのログイン情報を申請できます
