血管モデルを造形
造影剤で撮像したCTデータを元にPOLYGONALmeisterで血管の厚み付けなどを行いOPT社様のプリンタで造形しました。
血管データの編集例

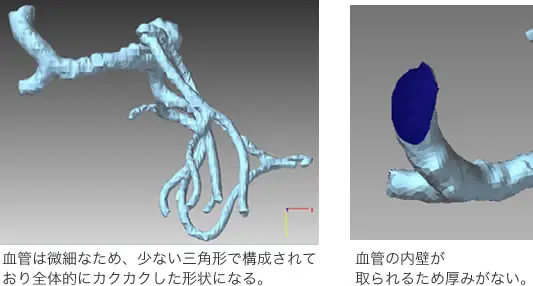

CT、MRIで計測直後のデータの問題点
修正手順例

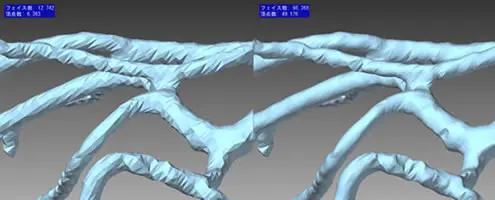

①細分割
膨らみを考慮して、三角形を分割。

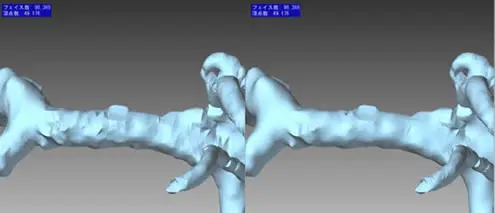

②鏡面スムージング
凹凸をなくし滑らかな形状にする。

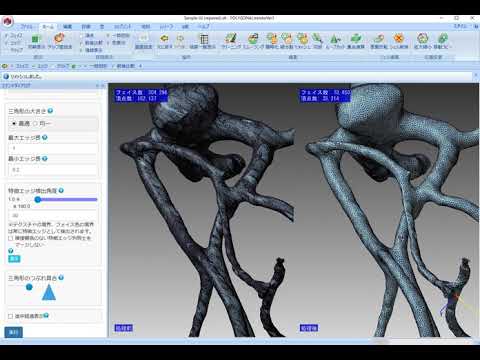

③リメッシュ
三角形の形状を正三角形に揃える。

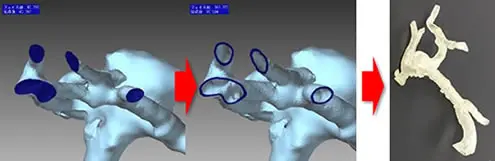

④厚み付け（完成）
複雑な血管の内壁に厚みをつけて3Dプリント
心臓モデルを造形
心臓のCTデータをPOLYGONALmeisterで修正してOPT社様のプリンタで造形しました。
心臓モデルの修復例

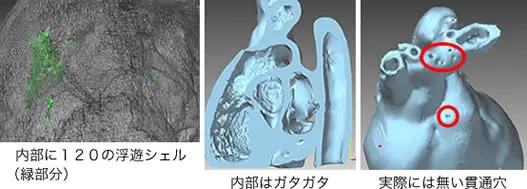

CT、MRIで計測直後のデータの問題点

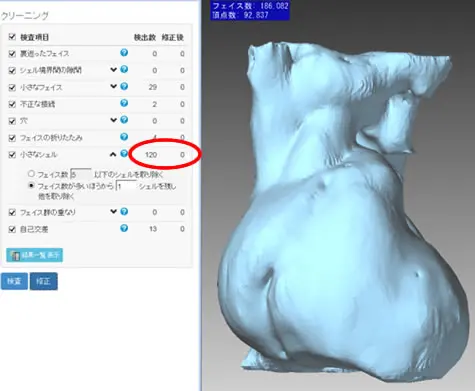

①クリーニング
浮遊シェルを削除

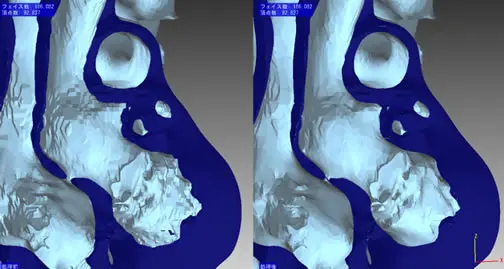

②スムージング

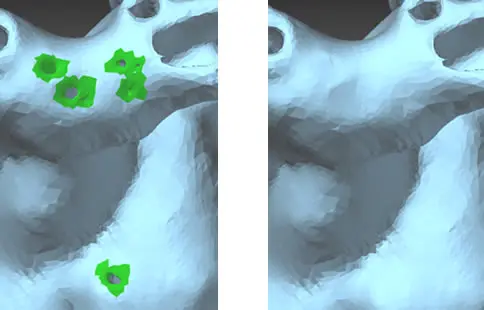

③デフィーチャ
