AMmeisterー機能詳細

基本機能

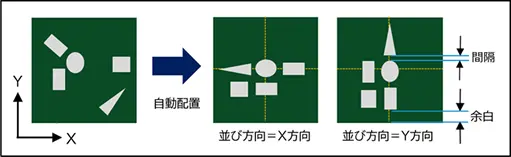

造形配置

オブジェクトの自動配置と並び方向調整、間隔と余白設定の説明図

造形データを自動で配置します。

  • 回転
  • 並び方向
  • マージン幅、余白

などの設定が可能です。

造形条件の個別設定

一度の造形にてモデル毎に異なる造形条件でのパス出力が可能。

3DスキャンデータとCADモデルを比較検証するエンジンパーツ(ピストン・バルブ)の品質検査画面

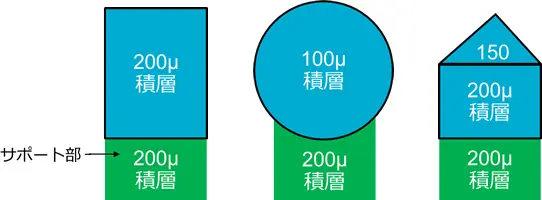

3Dプリンターの積層ピッチとサポート構造の違いを比較する図

データ編集

読み込んだSTLのエラーチェック、補正、編集が行えます。

機能一覧

  • 機能一覧
  • ノイズ除去
  • 簡略化
  • スムージング
  • 外周付近乱れ除去
  • 穴埋め
  • 切り欠き穴埋め
  • オフセット
  • リメッシュ
  • 細分割(丸み付け)
  • 要素内容表示
  • 整合性検査
  • Z補正

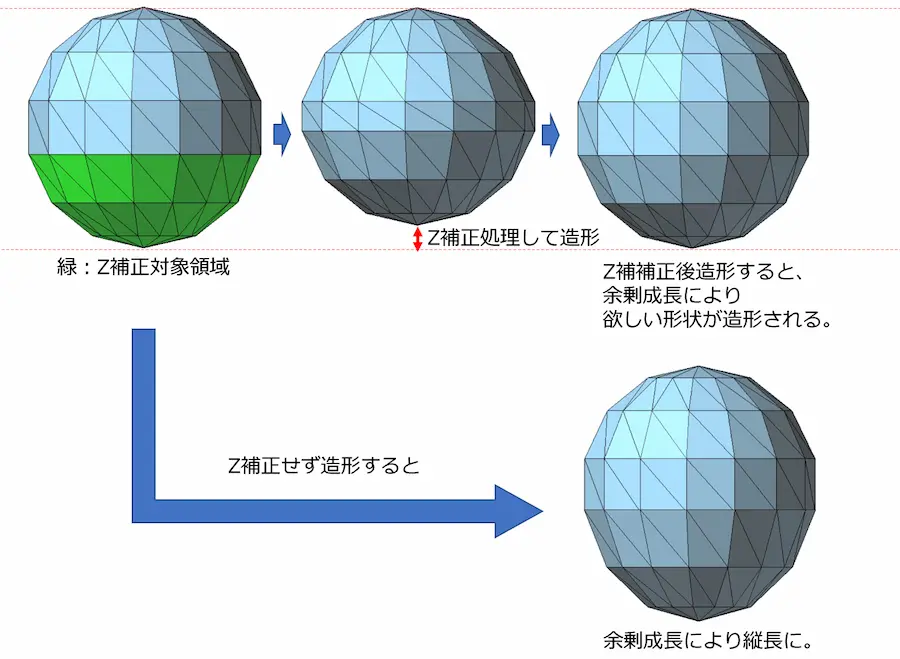

Z補正

造形後に、ほしい形状が得られるように元のSTLを変形します

3D球体モデルにおけるZ補正処理の有無による形状変化の比較図

サポート作成

ブロックサポート自動作成機能(光造形用)

  • サポートの自動作成機能 最短1クリック
  • サポート形状不良に起因する造形失敗を削減
  • 造形後のサポート除去がしやすい工夫

サポート作成機能 説明動画

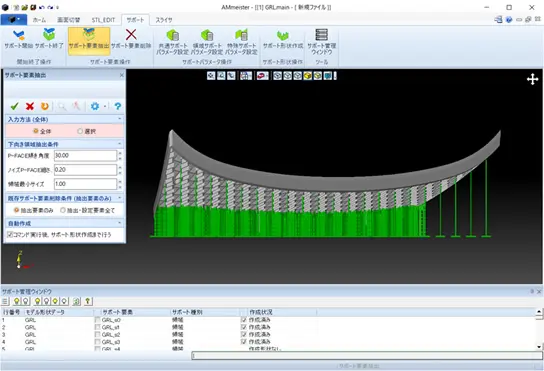

3Dプリンター用ソフトウェア画面に表示されたサポート構造の設計図

作成例

指示したフェイス群を外部ファイルに書き出します。

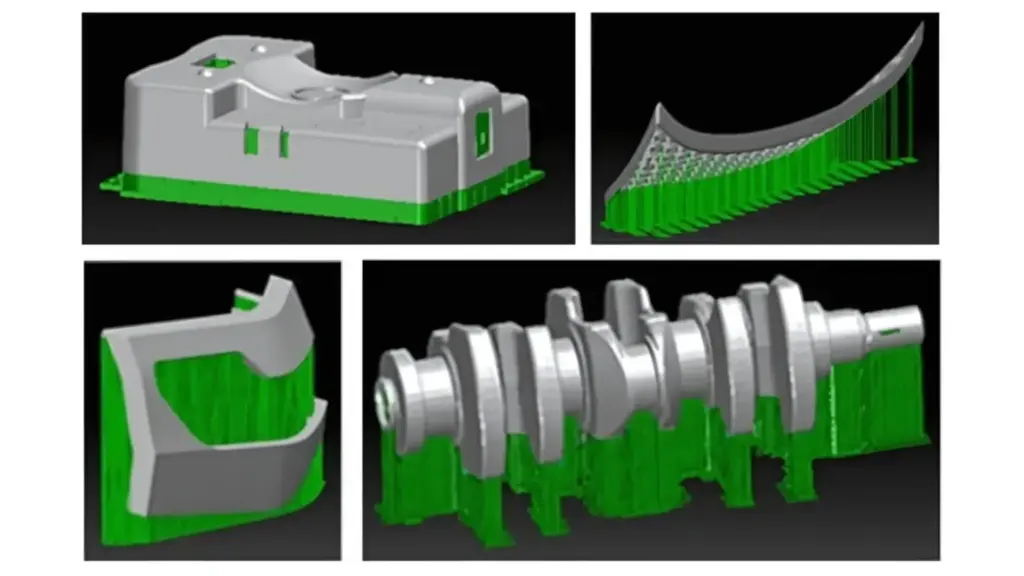

AMmeisterを使った3Dプリント用サポート構造設計例(複数部品のサポート形状)

概要

ブロックサポートを自動作成
 ①作成条件設定
 ②サポート作成個所の自動認識
 ③ブロック分割機能
 ④抜き穴作成機能
 ⑤その他の機能(尖り、土台、干渉回避)

マニュアルサポート作成
 ⑥点サポート作成機能
 ⑦斜めサポート作成機能

①作成条件設定

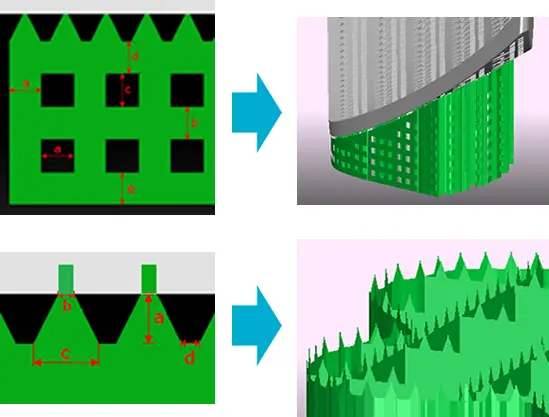

3Dプリンターのサポート構造形状パターンを比較する図

②サポート必要個所の自動認識

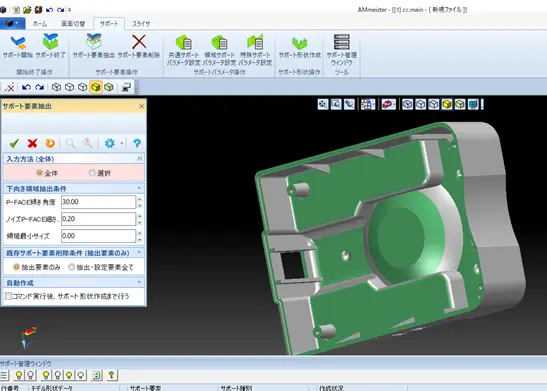

AMmeisterソフトウェアで実施した3Dモデルのサポート除去面抽出解析の画面

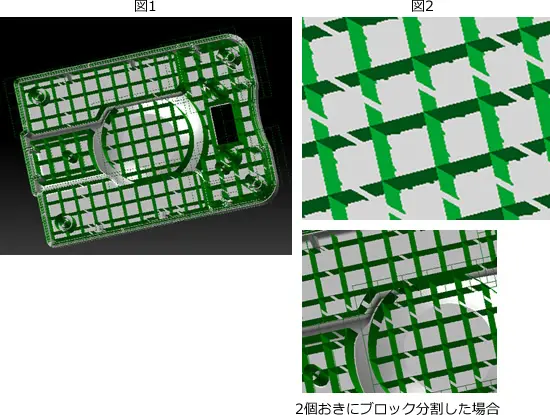

③ブロック分割機能

サポート形状の下部を格子形状などで繋ぐことができる。(図1)
サポート形状に隙間を設定できる。(図2)

格子状パターンを持つ構造部品のブロック分割シミュレーションの図

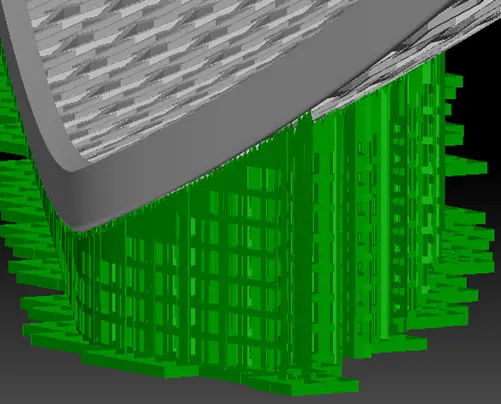

④抜き穴作成機能

3Dプリンター用部品の下面に生成された格子状サポート構造のシミュレーション画像

⑤その他の機能(尖り、土台、干渉回避)

  • 尖り
  • 土台
  • 干渉回避

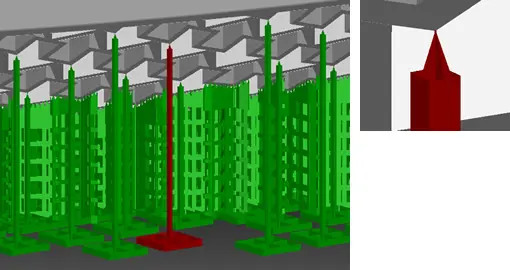

⑥点サポート作成機能

鉄筋コンクリート建物の柱の座屈解析を示す3D構造モデル

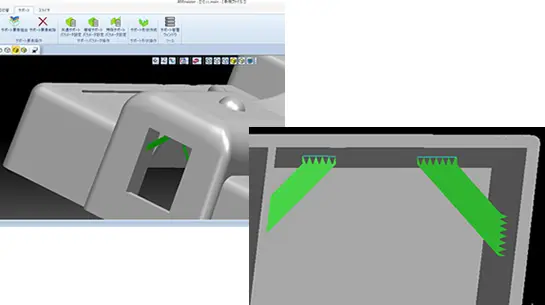

⑦斜めサポート作成機能

樹脂部品の抜き勾配解析を示す3D CAD画面

スライス作成

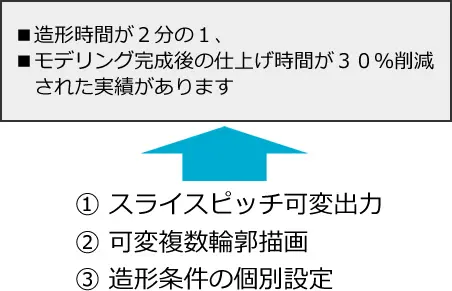

造形精度向上と造形時間短縮を同時実現します。

3D造形作業の時間短縮効果を示す説明図

スライスピッチ可変出力機能

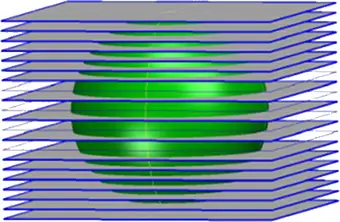

3Dで可視化された緑色の球体の水平断面図

同一モデル内でスライスピッチを変更することが可能になり垂直の立ち壁は荒めの積層厚でより速く、
細かい表現が必要な部分は小さい積層厚でより美しく造形することができます。
さらに積層ピッチが異なるモデルを同一テーブル内で造形できます。

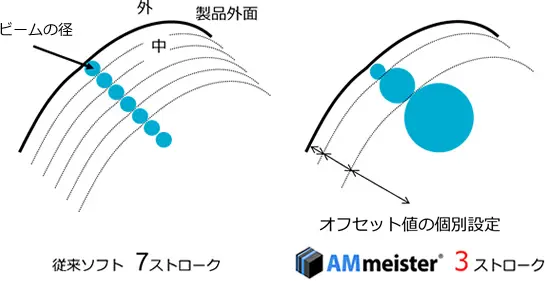

複数輪郭描画機能

各輪郭線のビームスポット径、オフセット値を個別に設定することができるので
少ない描画本数でも精細なアウトラインを造形することが可能です。
これにより外観品質と生産性、さらには寸法精度の両立を実現しました。

AMmeisterソフトによるストローク数削減とオフセット値個別設定の比較図

造形時間比較

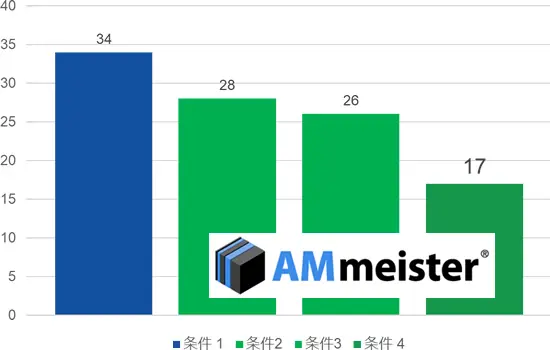

AMmeisterの条件別比較棒グラフ
条件利用ソフトモデルスライスピッチサポートスライスピッチ造形時間
条件1旧ソフト100μ100μ34時間
条件2AMmeister100μ100μ28時間
条件3AMmeister100μ200μ26時間
条件4AMmeister100μ&200μ200μ17時間

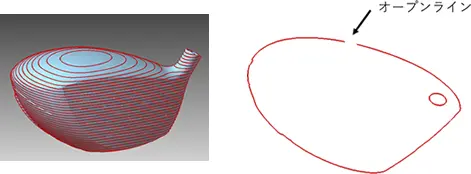

オープンラインの補間機能

オープンラインが発生したときに自動で補間します。

ゴルフクラブヘッドの断面ラインとオープンラインを示す図
